Yamaha Raptor 660 2001-2005: problemas frecuentes, averías y mantenimiento
- 21-07-2026
Guía completa sobre los problemas y averías más frecuentes del Yamaha Raptor 660 fabricado entre 2001 y 2005. Analizamos los principales fallos de motor, carburación, sistema de arranque, refrigeración, transmisión, suspensión y sistema eléctrico, explicando sus síntomas, posibles causas y soluciones. También encontrarás recomendaciones de mantenimiento preventivo y los recambios que pueden ser necesarios en cada reparación.
Introducción
El Yamaha Raptor 660, comercializado entre 2001 y 2005, continúa siendo uno de los quads deportivos más conocidos y utilizados. Su motor ofrece buenas prestaciones y una gran capacidad de recuperación, pero la antigüedad de estas unidades, el uso intensivo y la falta de mantenimiento pueden provocar diferentes averías.
Muchos de los problemas que aparecen actualmente no se deben a un defecto concreto del modelo, sino al desgaste acumulado después de más de veinte años de uso. También es frecuente encontrar quads que han pasado por varios propietarios, han recibido reparaciones incompletas o incorporan piezas que no corresponden exactamente con su año de fabricación.
En esta guía analizamos los problemas y averías más frecuentes del Yamaha Raptor 660 2001-2005. En cada apartado explicaremos los síntomas que puede presentar el quad, sus posibles causas, las comprobaciones recomendadas, la solución y los recambios que pueden ser necesarios.
El objetivo no es sustituir el diagnóstico de un profesional, sino ayudar al propietario a identificar el origen del problema y evitar el cambio innecesario de piezas. Antes de realizar el pedido de cualquier componente, es importante comprobar el año exacto del quad y comparar las medidas o referencias de la pieza desmontada.
1. Desgaste del cilindro, pistón y segmentos
El desgaste del cilindro y el pistón es frecuente en los Yamaha Raptor 660 que acumulan muchas horas de uso o han trabajado con un mantenimiento deficiente.
Síntomas
✅ Pérdida de potencia.
✅ Consumo de aceite.
✅ Humo azulado por el escape.
✅ Dificultad para arrancar.
✅ Ruidos en la parte alta del motor.
Solución
El cilindro original del Yamaha Raptor 660 lleva una camisa de hierro. Cuando presenta desgaste o arañazos, puede rectificarse y montarse un pistón sobremedida.
Esta reparación permite aprovechar el cilindro original y normalmente resulta más económica que sustituirlo o realizar un nuevo recubrimiento de níquel-silicio.
Antes de comprar el pistón, es necesario medir el cilindro para conocer su desgaste y determinar qué sobremedida necesita.
También disponemos de cilindros con recubrimiento de níquel-silicio y diámetro aumentado a 102 mm, acompañados del pistón correspondiente.
Recambios que pueden ser necesarios
✅ Pistón estándar o sobremedida.
✅ Cilindro original o cilindro de 102 mm.
✅ Segmentos.
✅ Juego de juntas.
2. Problemas de carburación
El Yamaha Raptor 660 utiliza un sistema de doble carburador. Con el paso del tiempo puede dar problemas por el desgaste de sus componentes, la suciedad acumulada o el endurecimiento de las gomas y membranas.
Síntomas
✅ Dificultad para arrancar.
✅ Ralentí inestable.
✅ Tirones o vacíos al acelerar.
✅ Pérdida de potencia.
✅ Consumo excesivo de gasolina.
✅ Pérdidas de combustible por los carburadores.
Solución
Es necesario desmontar y revisar los dos carburadores, limpiar sus conductos y comprobar el estado de las agujas, juntas, membranas y demás componentes internos.
También es frecuente que las toberas de admisión se agrieten o se endurezcan, provocando entradas de aire que alteran la carburación y hacen que el motor funcione de forma irregular.
Según el estado del conjunto, se pueden montar kits de reparación, sustituir las membranas o las toberas, o instalar carburadores nuevos cuando los originales están muy deteriorados.
Al llevar dos carburadores, es importante que ambos queden correctamente ajustados y sincronizados.
Recambios que pueden ser necesarios
✅ Toberas de admisión.
✅ Membranas de carburador.
✅ Kits de reparación de carburadores.
✅ Juntas y agujas de cierre.
✅ Carburadores nuevos.
3. Desgaste del embrague
El embrague del Yamaha Raptor 660 puede sufrir bastante desgaste, especialmente en quads utilizados de forma intensiva, con ruedas grandes, desarrollos modificados o conducción exigente.
Síntomas
✅ El motor sube de vueltas, pero el quad no acelera con la misma fuerza.
✅ El embrague patina al acelerar.
✅ Las marchas entran con dificultad.
✅ El embrague arrastra aunque la maneta esté accionada.
✅ Tirones al iniciar la marcha.
Solución
Es necesario revisar el estado de los discos de fricción, los discos metálicos y los muelles del embrague.
Cuando los discos están desgastados o quemados, deben sustituirse. También conviene comprobar que los discos metálicos no estén deformados y que los muelles mantengan la presión adecuada.
Antes de desmontar el embrague, debe revisarse el ajuste y el estado del cable, ya que un cable demasiado tenso o agarrotado también puede provocar un funcionamiento incorrecto.
Recambios que pueden ser necesarios
✅ Discos de embrague.
✅ Discos metálicos.
✅ Muelles de embrague.
✅ Kit completo de embrague.
✅ Junta de la tapa de embrague.
✅ Cable de embrague.
4. Fallos del bendix de arranque
El bendix de arranque es otro de los elementos que puede dar problemas en el Yamaha Raptor 660. Existen dos versiones diferentes y es frecuente que se confundan al pedir el recambio.
Síntomas
✅ El motor de arranque gira, pero no mueve el motor.
✅ Se escucha un ruido metálico al intentar arrancar.
✅ El bendix patina o engancha de forma intermitente.
✅ El arranque funciona unas veces sí y otras no.
Solución

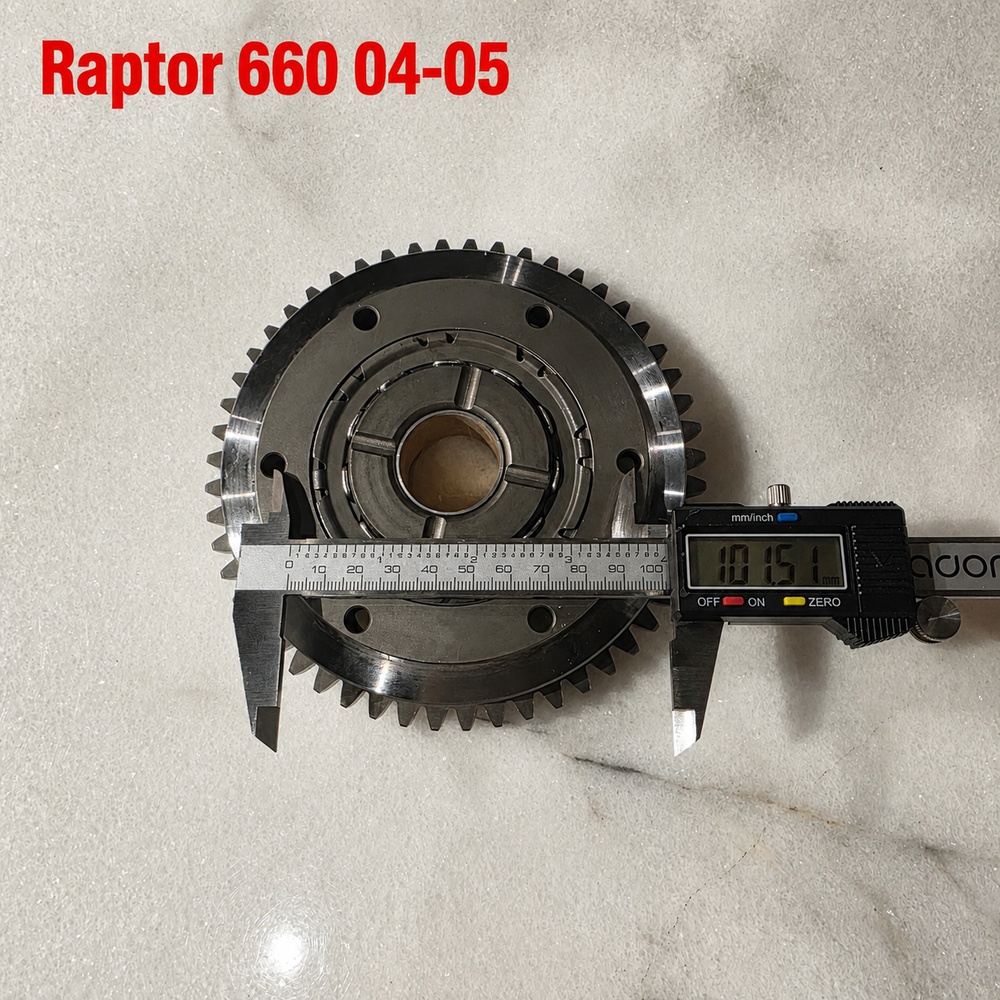

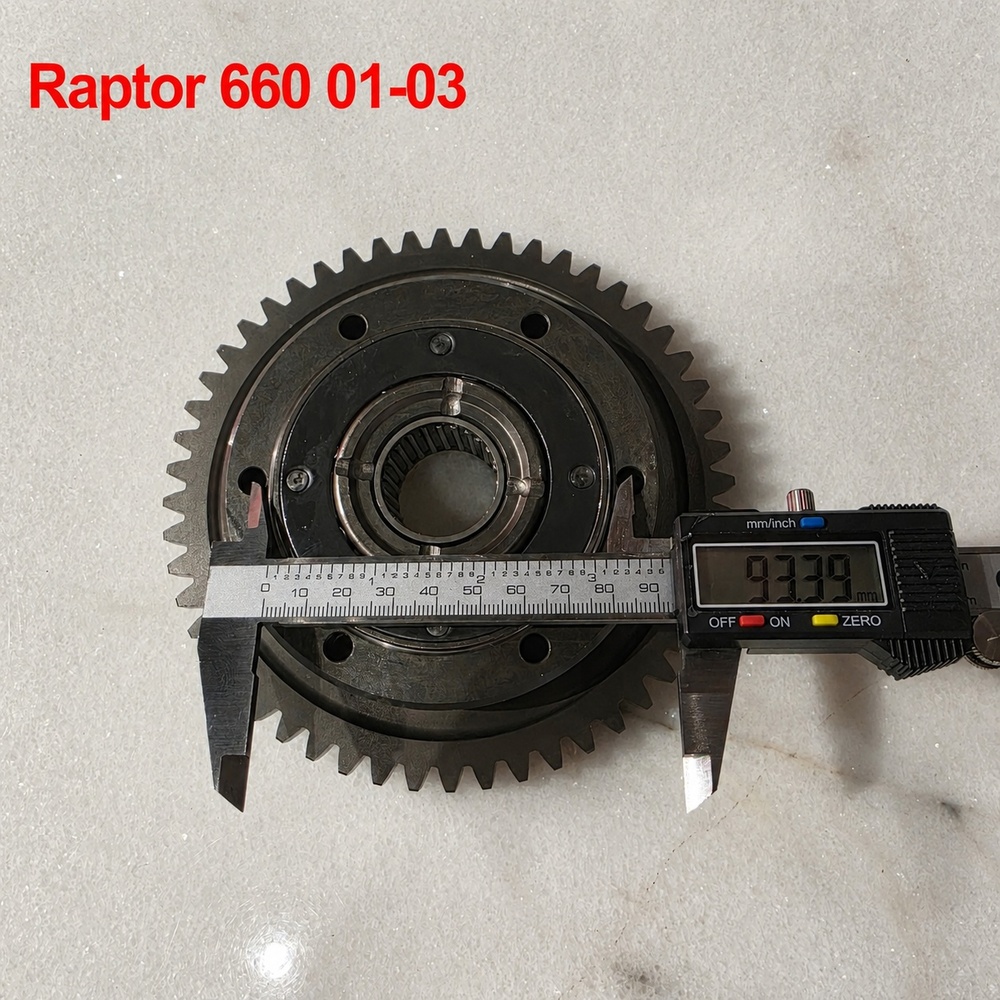

Antes de pedir el recambio, es importante identificar correctamente qué versión monta el quad. Una forma sencilla de diferenciarlas es medir la distancia entre los tornillos que sujetan el conjunto al plato magnético.
También deben revisarse los tornillos de fijación, ya que pueden aflojarse, dañarse o llegar a cortarse por la calidad del material o por un montaje incorrecto.
Recambios que pueden ser necesarios
✅ Bendix de arranque correspondiente al año y versión.
✅ Tornillos de fijación.
✅ Junta de la tapa de encendido.
✅ Plato magnético, si presenta daños.
5. Rotura del radiador y manguitos de refrigeración
El radiador del Yamaha Raptor 660 puede sufrir daños por golpes, vuelcos o accidentes. También pueden aparecer fugas por corrosión, especialmente en unidades que han utilizado agua en lugar de refrigerante o han pasado largos periodos sin mantenimiento.
Síntomas
✅ Pérdida de líquido refrigerante.
✅ Manchas o humedad en el radiador.
✅ El motor se calienta más de lo normal.
✅ Olor a refrigerante después de utilizar el quad.
✅ Manguitos agrietados, endurecidos o hinchados.
Solución
Es necesario localizar el punto exacto de la fuga y comprobar el estado del radiador, los manguitos y sus abrazaderas.
Cuando el radiador está doblado, agrietado o presenta corrosión interna, debe repararse o sustituirse. Los manguitos endurecidos, agrietados o deformados también deben cambiarse, ya que pueden romperse cuando aumenta la presión del circuito.
Después de la reparación, debe rellenarse el sistema con refrigerante adecuado y purgar correctamente el circuito.
Recambios que pueden ser necesarios
✅ Radiador.
✅ Manguitos de refrigeración.
✅ Abrazaderas.
✅ Tapón del radiador.
✅ Líquido refrigerante.
6. Fallos del termocontacto y del sistema de activación del ventilador
El ventilador del Yamaha Raptor 660 debe activarse cuando la temperatura del motor aumenta. Si el termocontacto, el cableado o el propio ventilador fallan, el motor puede calentarse en exceso.
Síntomas
✅ El ventilador no se activa.
✅ El motor se calienta más de lo normal.
✅ El ventilador funciona de manera intermitente.
✅ El ventilador solo funciona al conectarlo directamente.
Solución
Debe comprobarse primero si el ventilador funciona alimentándolo directamente. Si funciona, hay que revisar el termocontacto, los conectores y el cableado del sistema.
Cuando el termocontacto no cierra el circuito a la temperatura adecuada, debe sustituirse. También deben limpiarse y revisarse las conexiones eléctricas, ya que la humedad y la suciedad pueden provocar falsos contactos.
Recambios que pueden ser necesarios
✅ Termocontacto.
✅ Electroventilador.
✅ Conectores y terminales eléctricos.
✅ Cableado del sistema de refrigeración.
7. Avería de la bomba de agua
La bomba de agua puede perder eficacia con el desgaste o sufrir fugas por el eje, los retenes o las juntas. Cuando deja de mover correctamente el refrigerante, el motor puede calentarse en muy poco tiempo.
Síntomas
✅ El motor se calienta rápidamente.
✅ Pérdida de refrigerante.
✅ Restos de refrigerante o humedad cerca de la bomba de agua.
✅ Ruido en la zona de la bomba.
Solución
Es necesario desmontar la bomba y revisar el estado del eje, los retenes, las juntas y el impulsor.
Si el eje está marcado o los retenes han perdido estanqueidad, debe montarse un kit de reparación o sustituir las piezas dañadas. Después, hay que rellenar el circuito con refrigerante y purgarlo correctamente.
Recambios que pueden ser necesarios
✅ Kit de reparación de la bomba de agua.
✅ Eje de la bomba de agua.
✅ Retenes y juntas.
✅ Impulsor.
✅ Líquido refrigerante.
7.2.Termostato del Yamaha Raptor 660
El termostato regula el paso del refrigerante entre el motor y el radiador. Cuando el motor está frío permanece cerrado para que alcance rápidamente su temperatura de funcionamiento. Al calentarse, se abre y permite que el refrigerante circule hacia el radiador.
Con el paso del tiempo puede quedarse bloqueado, abrir parcialmente o no cerrar correctamente.
Síntomas
✅ El motor se calienta demasiado rápido.
✅ El manguito superior del radiador permanece frío mientras el motor aumenta de temperatura.
✅ El refrigerante hierve o sale por el rebosadero.
✅ El electroventilador funciona continuamente, pero la temperatura no baja.
✅ La temperatura del motor es inestable.
✅ El motor tarda demasiado en calentarse.
✅ El quad funciona demasiado frío al circular.
Posibles causas
✅ Termostato bloqueado en posición cerrada.
✅ Termostato que abre parcialmente.
✅ Termostato bloqueado en posición abierta.
✅ Suciedad, óxido o restos de refrigerante deteriorado.
✅ Junta del alojamiento del termostato dañada.
✅ Aire acumulado en el circuito de refrigeración.
Solución
Si el motor se calienta con rapidez, debe comprobarse que el termostato abre correctamente. Puede desmontarse y calentarse en un recipiente con agua para observar si empieza a abrir de manera progresiva.
Si no abre, se queda atascado o presenta corrosión, debe sustituirse. También debe revisarse la junta del alojamiento y limpiar correctamente las superficies de contacto antes del montaje.
Después de sustituirlo, es necesario llenar el circuito con refrigerante adecuado y purgarlo correctamente. Una bolsa de aire puede impedir la circulación del refrigerante y provocar un calentamiento excesivo aunque el termostato sea nuevo.
No es recomendable eliminar el termostato como reparación definitiva. El motor está diseñado para trabajar dentro de un rango concreto de temperatura y, sin termostato, puede tardar demasiado en calentarse o trabajar a una temperatura inestable.
Recambios que pueden ser necesarios
✅ Termostato para Yamaha Raptor 660.
✅ Junta del alojamiento del termostato.
✅ Refrigerante para moto o quad.
✅ Manguitos de refrigeración.
✅ Abrazaderas.
✅ Tapón del radiador, si no mantiene correctamente la presión
8. Fugas de aceite por retenes y juntas del motor
Con el paso de los años, los retenes, las juntas y las gomas del motor pueden endurecerse y perder estanqueidad, provocando fugas de aceite.
Síntomas
✅ Manchas de aceite debajo del quad.
✅ Restos de aceite alrededor de las tapas del motor.
✅ Pérdida de aceite por los ejes o retenes.
✅ Descenso del nivel de aceite.
✅ Acumulación de suciedad adherida en la zona de la fuga.
Solución
Primero debe limpiarse bien el motor para localizar el punto exacto de la pérdida. Una vez identificado, es necesario sustituir el retén, la junta o la goma deteriorada.
No es recomendable aplicar pasta de juntas por el exterior para ocultar la fuga, ya que normalmente no soluciona el problema y dificulta la reparación posterior.
Recambios que pueden ser necesarios

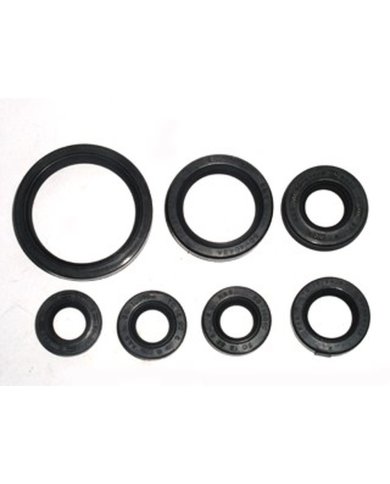

✅ Retenes del motor.
✅ Juntas de tapas.
✅ Juntas tóricas.
✅ Gomas de estanqueidad.
✅ Aceite de motor.
9. Rotura de los cables de embrague y acelerador
Los cables de embrague y acelerador pueden endurecerse, deshilacharse o romperse por falta de engrase, suciedad o desgaste con el paso del tiempo.
Síntomas
✅ El embrague o el acelerador se accionan con dificultad.
✅ El cable no vuelve correctamente a su posición.
✅ La maneta o el gatillo tienen un tacto duro.
✅ Se observan hilos del cable rotos cerca de los terminales.
✅ El cable termina rompiéndose durante el uso.
Solución
Es importante revisar periódicamente el estado de los cables y mantenerlos correctamente lubricados. Si el cable está deshilachado, oxidado o se mueve con dificultad, debe sustituirse antes de que se rompa.
También conviene comprobar que el recorrido del cable sea correcto y que no quede doblado, atrapado o rozando con otras piezas.
Recambios que pueden ser necesarios
✅ Cable de embrague.
✅ Cable de acelerador.
✅ Lubricante para cables.
✅ Maneta de embrague.
✅ Soportes y reguladores del cable.
10. Desgaste o rotura del gatillo del acelerador
El gatillo del acelerador puede coger holgura, desgastarse o romperse con el uso. También es frecuente que resulte dañado después de una caída o un golpe.
Síntomas
✅ El gatillo tiene demasiada holgura.
✅ El acelerador no vuelve correctamente.
✅ El accionamiento es duro o irregular.
✅ El gatillo está agrietado o deformado.
✅ El cable no trabaja correctamente dentro del mecanismo.
Solución
Debe revisarse el estado del gatillo, su eje, el muelle de retorno y el alojamiento del cable. Si existe desgaste o alguna pieza está deformada, conviene sustituir el conjunto para evitar que el acelerador pueda quedarse enganchado.
También es importante comprobar que el cable esté bien ajustado, lubricado y sin hilos rotos.
Recambios que pueden ser necesarios
✅ Gatillo del acelerador.
✅ Conjunto completo del mando de acelerador.
✅ Cable de acelerador.
✅ Muelle y piezas interiores.
11. Desgaste de los rodamientos y rotura del buje trasero
Los rodamientos del buje trasero pueden desgastarse por el uso, la entrada de agua, la suciedad o la falta de mantenimiento. Si se continúa utilizando el quad con holgura, el buje puede terminar rajándose o rompiéndose.
Síntomas
✅ Holgura en el eje o en el conjunto trasero.
✅ Ruidos metálicos o golpes al circular.
✅ El eje trasero no gira de forma suave.
✅ Desgaste irregular de la transmisión.
✅ Buje agrietado o deformado.
Solución
Debe comprobarse periódicamente la holgura de los rodamientos del buje trasero. Cuando presentan ruido, dureza o movimiento excesivo, es necesario sustituirlos antes de que dañen el alojamiento.
Si el buje ya está rajado o deformado, debe cambiarse completo. También existen bujes reforzados, recomendables cuando el quad recibe un uso intensivo.
Recambios que pueden ser necesarios
✅ Rodamientos del buje trasero.
✅ Retenes.
✅ Buje trasero original.
✅ Buje trasero reforzado.
12. Desgaste de la cadena de distribución, patines y tensor
Con el uso, la cadena de distribución puede estirarse y los patines y el tensor pueden desgastarse. Si no se revisan a tiempo, la distribución puede hacer ruido y llegar a perder su ajuste.
Síntomas
✅ Ruido metálico en la parte alta del motor.
✅ Traqueteo al arrancar o al ralentí.
✅ Funcionamiento irregular del motor.
✅ Pérdida de potencia.
✅ Dificultad para arrancar.
Solución
Es necesario revisar el estado de la cadena de distribución, los patines y el tensor.
Si la cadena está estirada o los patines presentan desgaste, deben sustituirse. También debe comprobarse que el tensor funcione correctamente y mantenga la tensión adecuada.
Recambios que pueden ser necesarios
✅ Cadena de distribución.
✅ Patines de distribución.
✅ Tensor de distribución.
✅ Juntas de la tapa de válvulas y distribución.
13. Desgaste de las válvulas
Con el paso del tiempo, las válvulas y sus asientos pueden desgastarse, especialmente si el motor ha trabajado con el reglaje incorrecto, el filtro de aire en mal estado o falta de mantenimiento.
El motor del Yamaha Raptor 660 utiliza una culata de cinco válvulas: tres de admisión y dos de escape.
Síntomas
✅ Dificultad para arrancar.
✅ Pérdida de compresión.
✅ Ralentí inestable.
✅ Pérdida de potencia.
✅ Ruido en la culata.
✅ Necesidad de ajustar las válvulas con demasiada frecuencia.
Solución
Debe comprobarse el reglaje de válvulas y medir la compresión del motor. Si el ajuste se pierde rápidamente o las válvulas no cierran correctamente, será necesario desmontar la culata y revisar las válvulas, los asientos y las guías.
Las válvulas desgastadas o deformadas deben sustituirse, y los asientos deben rectificarse cuando sea necesario para recuperar un cierre correcto.
Recambios que pueden ser necesarios
✅ Válvulas de admisión.
✅ Válvulas de escape.
✅ Retenes de válvula.
✅ Guías de válvula.
✅ Juntas de culata.
✅ Juntas de la tapa de válvulas.
14. Avería del grifo de gasolina
El grifo de gasolina puede deteriorarse con el paso del tiempo, provocando pérdidas de combustible o un suministro irregular hacia los carburadores.
Síntomas
✅ Pérdida de gasolina alrededor del grifo.
✅ El motor se queda sin combustible.
✅ Dificultad para arrancar.
✅ Funcionamiento irregular al acelerar.
✅ El grifo no cierra correctamente.
Solución
Debe comprobarse el estado del grifo, sus juntas y las conexiones de los manguitos. Si presenta fugas, no corta correctamente el paso de gasolina o está obstruido, debe repararse o sustituirse.
También conviene revisar los manguitos de combustible, ya que pueden endurecerse, agrietarse o perder por las uniones.
Recambios que pueden ser necesarios
✅ Grifo de gasolina.
✅ Kit de reparación del grifo.
✅ Manguitos de combustible.
✅ Abrazaderas.
15. Fallos del motor de arranque y del relé de arranque
Con el uso, el motor de arranque y el relé pueden desgastarse o dejar de funcionar correctamente. Antes de sustituir ninguna pieza, conviene comprobar también el estado de la batería y las conexiones eléctricas.
Síntomas
✅ El motor de arranque no gira.
✅ Solo se escucha un clic al pulsar el botón.
✅ El motor de arranque gira lentamente.
✅ El arranque funciona de manera intermitente.
✅ Es necesario pulsar varias veces para que actúe.
Solución
Primero debe comprobarse la batería, los bornes y las conexiones de masa. Si están en buen estado, hay que revisar el relé de arranque y comprobar si envía corriente al motor.
Cuando el motor de arranque gira con poca fuerza, puede ser necesario revisar las escobillas y su estado interior. Si está muy deteriorado, deberá sustituirse completo.
Recambios que pueden ser necesarios
✅ Motor de arranque.

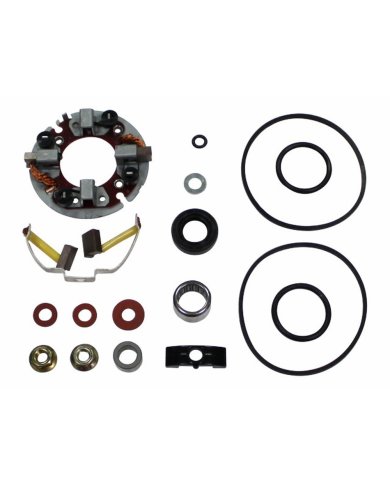

✅ Escobillas del motor de arranque.
✅ Relé de arranque.
✅ Cableado y terminales.
✅ Batería.
16. Desgaste de casquillos, bieletas, trapecios y dirección
Con el uso, la suciedad y la entrada de agua, los casquillos y rodamientos del tren delantero y trasero pueden coger holgura. Es frecuente encontrar desgaste en la dirección, el basculante, las bieletas, los trapecios y las rótulas.
Síntomas
✅ Holguras al mover las ruedas o el manillar.
✅ Golpes o ruidos al pasar por baches.
✅ Dirección imprecisa.
✅ El quad se desvía o resulta inestable.
✅ Desgaste irregular de los neumáticos.
✅ Movimiento lateral en el basculante o las bieletas.
Solución
Debe levantarse el quad y comprobar cada articulación por separado para localizar la holgura.
Los casquillos, rodamientos o rótulas desgastados deben sustituirse. Durante el montaje, es importante limpiar los alojamientos y aplicar la grasa adecuada para evitar un desgaste prematuro.
Recambios que pueden ser necesarios
✅ Casquillos de dirección.
✅ Kit de rodamientos de dirección.
✅ Casquillos o rodamientos de basculante.
✅ Kit de reparación de bieletas.
✅ Casquillos de trapecios.
✅ Rótulas de suspensión y dirección.
17. Desgaste de los rodamientos de las ruedas delanteras
Los rodamientos de las ruedas delanteras pueden desgastarse por el uso, la entrada de agua, el barro o la falta de mantenimiento. Circular con holgura puede terminar dañando el buje y afectar a la estabilidad del quad.
Síntomas
✅ Holgura al mover la rueda lateralmente.
✅ Ruido al girar la rueda.
✅ Vibraciones en el manillar.
✅ Dirección imprecisa.
✅ La rueda no gira suavemente.
Solución
Debe levantarse la parte delantera del quad y comprobar si las ruedas presentan holgura o giran con ruido y dureza.
Cuando los rodamientos están desgastados, deben sustituirse junto con los retenes. También conviene revisar el estado de los alojamientos del buje antes de montar los nuevos.
Recambios que pueden ser necesarios
✅ Rodamientos de las ruedas delanteras.
✅ Retenes de rueda.
✅ Bujes delanteros, si los alojamientos están dañados.
18. Problemas por un filtro de aire en mal estado
El filtro de aire es uno de los elementos más importantes para proteger el motor. Si está roto, mal colocado, demasiado seco o no se limpia correctamente, puede dejar pasar polvo y suciedad hacia los carburadores y el interior del motor.
Síntomas
✅ Pérdida de potencia.
✅ Carburación irregular.
✅ Dificultad para arrancar.
✅ Consumo de aceite.
✅ Desgaste prematuro del cilindro y el pistón.
Solución
Debe comprobarse que el filtro esté limpio, correctamente engrasado y bien asentado en su alojamiento.
Si la espuma está deteriorada, deformada o presenta roturas, debe sustituirse. También es importante revisar la caja del filtro y la goma de unión con los carburadores para evitar entradas de aire sin filtrar.
Recambios que pueden ser necesarios
✅ Filtro de aire.
✅ Aceite específico para filtros de espuma.
✅ Limpiador de filtros.
✅ Goma de admisión o unión con la caja del filtro.

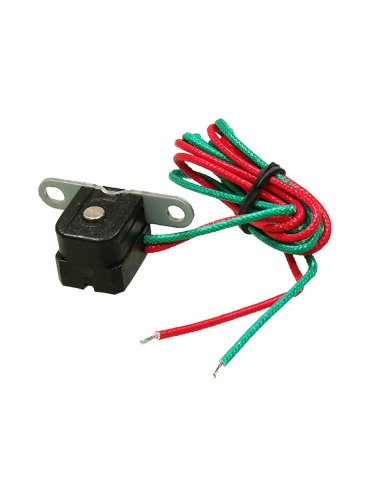

19. Fallos del estátor, pickup y CDI
El sistema de encendido del Yamaha Raptor 660 puede presentar fallos en el estátor, el pickup o el CDI. En estos quads es especialmente importante identificar correctamente el año, ya que existen tres formatos de CDI que son muy parecidos por fuera, pero no funcionan igual.
Síntomas
✅ El motor no arranca.
✅ Falta de chispa.
✅ El quad se para en caliente.
✅ Fallos de encendido o tirones.
✅ Pérdida de potencia.
✅ El motor funciona mal después de montar un CDI incorrecto.
Solución
Debe comprobarse primero la chispa, el cableado, las conexiones y las masas. Después hay que revisar el estátor y el pickup, ya que este último puede aflojarse o quedar fuera de posición.
Si el fallo está en el CDI, debe montarse la versión correspondiente al año exacto del quad. Aunque los tres modelos son muy similares exteriormente, un CDI que no corresponde puede hacer que el motor funcione mal.
Recambios que pueden ser necesarios
✅ Estátor.
✅ Pickup.
✅ CDI correspondiente al año.
✅ Bobina de alta.
✅ Conectores y cableado.
20. Desgaste del kit de transmisión y rodillos guía
El kit de transmisión se desgasta con el uso, especialmente cuando la cadena trabaja con poca lubricación, demasiada tensión o acumulación de barro y suciedad.
También deben revisarse los rodillos y guías de cadena, ya que cuando están desgastados pueden provocar ruidos, desalineación y un desgaste más rápido del conjunto.
Síntomas
✅ Cadena destensada o con puntos duros.
✅ Dientes del piñón o la corona afilados.
✅ Golpes o tirones al acelerar.
✅ Ruidos procedentes de la transmisión.
✅ Rodillos guía desgastados o bloqueados.
Solución
Cuando la cadena, el piñón o la corona presentan desgaste, debe sustituirse el kit completo para evitar que una pieza nueva trabaje con otras ya deterioradas.
También deben comprobarse los rodillos y las guías de cadena y sustituirlos cuando tengan demasiada holgura, estén deformados o no giren correctamente.
Recambios que pueden ser necesarios
✅ Cadena de transmisión.
✅ Piñón de ataque.
✅ Corona trasera.
✅ Kit de transmisión completo.
✅ Rodillos y guías de cadena.
21. Daños por accidentes y golpes
El Yamaha Raptor 660 puede sufrir daños en diferentes componentes después de una caída, un vuelco o un golpe fuerte. Algunas deformaciones no siempre se aprecian a simple vista, pero pueden afectar a la estabilidad y al comportamiento del quad.
Síntomas
✅ El manillar queda torcido.
✅ El quad se desvía hacia un lado.
✅ Una rueda queda más adelantada o retrasada que la otra.
✅ Vibraciones al circular.
✅ Holguras o deformaciones visibles.
✅ Llantas dobladas o con pérdidas de aire.
Solución
Después de un accidente debe revisarse la alineación del tren delantero y trasero, así como el estado de trapecios, rótulas, manetas, manillar, eje trasero y llantas.
Las piezas dobladas, agrietadas o deformadas deben sustituirse. No es recomendable seguir utilizando el quad con un trapecio, una llanta o un eje dañado, ya que puede afectar a la dirección y provocar un nuevo accidente.
Recambios que pueden ser necesarios
✅ Trapecios delanteros.
✅ Rótulas.
✅ Manetas.
✅ Manillar.
✅ Eje trasero.
✅ Llantas delanteras y traseras.
✅ Tirantes y componentes de dirección.
21.1.Muelle del selector de cambio: la palanca no vuelve sola
El Yamaha Raptor 660 puede sufrir una avería en el muelle de retorno del selector de cambio. Cuando este muelle pierde tensión o se rompe, la palanca deja de regresar por sí sola a su posición central.
Síntomas
✅ La palanca de cambios se queda arriba o abajo.
✅ No vuelve sola después de cambiar de marcha.
✅ Hay que ayudar a la palanca con el pie para poder seguir cambiando.
✅ Puede parecer que el cambio está bloqueado, aunque las marchas continúen entrando.
Solución
Para solucionar esta avería es necesario desmontar la tapa del embrague y sustituir el muelle del selector de cambio.
Al realizar la reparación debe montarse una junta nueva de la tapa del embrague. Reutilizar la junta antigua puede provocar pérdidas de aceite después del montaje.
Recambios que pueden ser necesarios
✅ Muelle de retorno del selector de cambio.
✅ Junta de la tapa de embrague.
✅ Aceite de motor.
✅ Arandela del tornillo de vaciado, si se retira el aceite.
21.2.Pérdida de aceite por el retén del piñón de ataque
Otro fallo habitual del Yamaha Raptor 660 es la pérdida de aceite por la zona del piñón de ataque. Normalmente se debe al desgaste o endurecimiento del retén del eje secundario.
La fuga puede confundirse con la grasa y la suciedad acumuladas por la cadena, por lo que conviene limpiar bien la zona antes de localizar el origen.
Síntomas
✅ Aceite alrededor del piñón de ataque.
✅ Suciedad húmeda acumulada detrás del piñón.
✅ Gotas de aceite debajo del quad.
✅ Descenso progresivo del nivel de aceite.
✅ La cadena y la zona del basculante aparecen manchadas de aceite.
Solución
Debe desmontarse el piñón de ataque y revisar el retén, el casquillo sobre el que trabaja y las juntas tóricas del conjunto.
Si el casquillo presenta un surco o está marcado por el labio del retén, sustituir únicamente el retén puede no solucionar la pérdida. En ese caso deben cambiarse también las piezas desgastadas.
Recambios que pueden ser necesarios
✅ Retén del piñón de ataque.
✅ Casquillo del eje secundario.
✅ Juntas tóricas.
✅ Arandela de seguridad.
✅ Tuerca del piñón de ataque.
✅ Aceite de motor.
21.3.Desgaste de las estrías y crucetas del eje trasero
En el Yamaha Raptor 660 es importante comprobar periódicamente el apriete de las tuercas del eje trasero. Cuando una tuerca trabaja floja, la pieza montada sobre el estriado comienza a moverse y termina desgastando las estrías.
Si se sigue utilizando el quad con holgura, pueden dañarse tanto la cruceta o el buje como el propio eje trasero.
Síntomas
✅ Holgura en las ruedas traseras.
✅ Movimiento de la cruceta o del buje sobre el eje.
✅ Golpes secos al acelerar o al cortar gas.
✅ Tuercas del eje que se aflojan repetidamente.
✅ Estrías redondeadas o parcialmente desgastadas.
✅ Vibraciones procedentes del tren trasero.
Solución
Debe desmontarse el conjunto y revisar las estrías interiores de la cruceta o del buje, así como las estrías del eje trasero.
No es suficiente volver a apretar la tuerca cuando las estrías ya están dañadas. Si existe desgaste, deben sustituirse las piezas afectadas para evitar una rotura completa durante la conducción.
Recambios que pueden ser necesarios
✅ Crucetas o bujes del eje trasero.
✅ Eje trasero.
✅ Tuercas del eje.
✅ Arandelas de seguridad.
✅ Rodamientos del eje trasero.
✅ Retenes del portaeje.

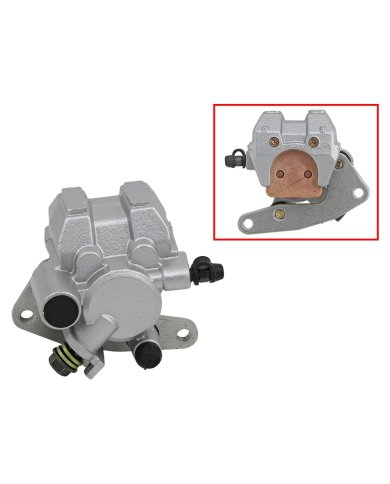

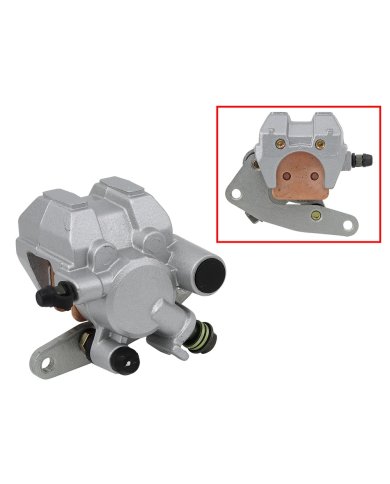

21.4.Desgaste de discos, pastillas y pinzas de freno
Los frenos del Yamaha Raptor 660 sufren un desgaste importante cuando el quad se utiliza en barro, agua, arena o rutas con frenadas continuas.
Un problema habitual aparece cuando se apuran demasiado las pastillas. Al quedarse sin material de fricción, los pistones de la pinza salen más de lo normal y pueden inclinarse, agarrotarse o dañar los retenes y la propia pinza.
Síntomas
✅ Frenada débil o irregular.
✅ Ruido metálico al frenar.
✅ Discos rayados, azulados o con un escalón pronunciado.
✅ Pastillas desgastadas de forma desigual.
✅ Una rueda queda frenada.
✅ Los pistones de la pinza no retroceden correctamente.
✅ Pérdida de líquido de frenos por la pinza.
Solución
Debe revisarse el espesor de las pastillas, el grosor y estado de los discos, el movimiento de los pistones y los pasadores de las pinzas.
No conviene instalar pastillas nuevas sin comprobar previamente los discos y las pinzas. Si los pistones están oxidados, inclinados o agarrotados, será necesario reparar o sustituir la pinza.
Recambios que pueden ser necesarios
✅ Pastillas de freno delanteras y traseras.
✅ Discos de freno.
✅ Kits de reparación de pinza.
✅ Pistones de pinza.
✅ Pinzas de freno completas.

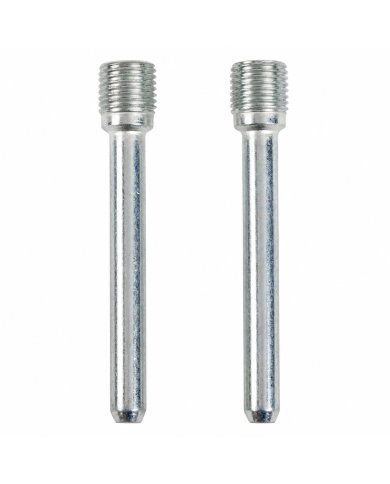

✅ Pasadores y guardapolvos.
✅ Líquido de frenos.
21.5.Juntas de escape del Yamaha Raptor 660: fugas entre la culata, los colectores y el silencioso
El sistema de escape del Yamaha Raptor 660 utiliza varias juntas para evitar que los gases salgan por las uniones. Las principales se encuentran entre los colectores y la culata, y entre el colector y el silencioso.
Estas juntas trabajan sometidas a temperaturas muy elevadas, vibraciones constantes y movimientos del sistema de escape. Con el paso del tiempo, el material se comprime, se endurece y termina quemándose.
Aunque algunas juntas antiguas pueden tener un aspecto parecido al amianto, actualmente suelen fabricarse con fibras resistentes al calor, grafito, metal u otros materiales preparados para soportar altas temperaturas.
Síntomas
✅ Ruido de escape más fuerte de lo normal.
✅ Soplido o golpeteo cerca de la culata.
✅ Ruido metálico en la unión entre el colector y el silencioso.
✅ Restos negros de carbonilla alrededor de las uniones.
✅ Petardeos al reducir o cortar gas.
✅ Olor a gases de escape cerca del motor.
✅ Holgura o movimiento en el sistema de escape.
✅ Tornillos, tuercas o abrazaderas flojas.
Por qué se queman las juntas de escape
Las juntas pueden deteriorarse simplemente por el paso del tiempo y los continuos ciclos de calentamiento y enfriamiento. El material pierde elasticidad, se aplasta y deja de sellar correctamente.
También es frecuente que se quemen cuando el escape circula parcialmente suelto. Si las tuercas de los colectores, la abrazadera o los soportes del silencioso se aflojan, la vibración hace que las piezas se muevan continuamente sobre la junta.
Ese movimiento desgasta el material, abre pequeños huecos y permite que los gases calientes pasen directamente por la zona. Una vez que comienza la fuga, la temperatura y la presión terminan quemando la junta con rapidez.
Causas más habituales
✅ Desgaste natural por temperatura y antigüedad.
✅ Tuercas de los colectores medio sueltas.
✅ Abrazadera entre colector y silencioso floja.
✅ Soportes del silencioso flojos o deteriorados.
✅ Vibraciones excesivas del sistema de escape.
✅ Colectores o silencioso montados con tensión.
✅ Juntas antiguas reutilizadas.
✅ Bridas deformadas.
✅ Espárragos de escape dañados.
✅ Colector doblado después de una caída o golpe.
Solución
Debe revisarse todo el sistema de escape, no solamente la zona donde aparece la carbonilla.
Si la fuga se encuentra entre los colectores y la culata, hay que desmontar los colectores y sustituir las juntas. Es importante comprobar que las juntas antiguas se han retirado por completo, ya que pueden quedarse aplastadas dentro de la salida de escape y resultar difíciles de ver.
Si la fuga aparece entre el colector y el silencioso, debe sustituirse la junta o casquillo de unión y comprobar el estado de la abrazadera.
Antes de apretar el escape, todas las piezas deben quedar correctamente alineadas. Lo recomendable es presentar primero los colectores, el silencioso y sus soportes con los tornillos ligeramente flojos. Después se aprietan progresivamente y de forma uniforme.
No se debe forzar el silencioso para que coincidan los tornillos de los soportes. Si el escape queda montado con tensión, las juntas nuevas pueden volver a quemarse o los anclajes pueden terminar agrietándose.
Tampoco conviene intentar solucionar una fuga apretando excesivamente las tuercas. Esto puede romper un espárrago o dañar la rosca de la culata.
Recambios que pueden ser necesarios
✅ Juntas de los colectores con la culata.
✅ Junta entre el colector y el silencioso.
✅ Abrazadera de escape.
✅ Espárragos y tuercas de los colectores.
✅ Tornillos y silentblocks del silencioso.
✅ Bridas de sujeción.
✅ Colectores de escape, si están deformados.
✅ Silencioso, si la boca de unión está desgastada o agrietada.
22. Mantenimiento preventivo del Yamaha Raptor 660
Un mantenimiento periódico ayuda a evitar muchas de las averías descritas y permite detectar holguras, fugas o desgastes antes de que provoquen una reparación más costosa.
Revisiones recomendadas
✅ Comprobar el nivel y el estado del aceite del motor.
✅ Limpiar y engrasar correctamente el filtro de aire.
✅ Revisar la tensión, lubricación y desgaste de la cadena de transmisión.
✅ Comprobar el estado de piñón, corona, rodillos y guías de cadena.
✅ Revisar posibles fugas de aceite, gasolina o refrigerante.
✅ Comprobar el funcionamiento del ventilador.
✅ Revisar el estado de los manguitos y del radiador.
✅ Engrasar y revisar los cables de embrague y acelerador.
✅ Comprobar las holguras de dirección, trapecios, basculante y bieletas.
✅ Revisar los rodamientos de las ruedas y del buje trasero.
✅ Comprobar periódicamente el reglaje de válvulas y el ruido de la distribución.
✅ Revisar las conexiones eléctricas, el estado de la batería y las masas.
Realizar estas comprobaciones de forma periódica ayuda a mantener el Yamaha Raptor 660 en buen estado y reduce el riesgo de sufrir averías durante su uso.
22. Cómo comprobar correctamente el nivel de aceite en un Raptor 660
El Yamaha Raptor 660 utiliza un sistema de lubricación por cárter seco. El aceite se almacena en un depósito separado, donde también se encuentra la varilla para comprobar el nivel.
Uno de los errores más frecuentes entre propietarios sin experiencia es comprobar el aceite con el quad frío y parado, como se haría en un coche. En estas condiciones, el nivel del depósito puede parecer bajo porque parte del aceite se encuentra todavía dentro del motor.
Si se añade aceite hasta alcanzar la marca máxima con el motor frío, cuando el aceite vuelva al depósito puede quedar una cantidad excesiva en el sistema.
Procedimiento para comprobar el nivel
✅ Colocar el quad sobre una superficie plana.
✅ Arrancar el motor y dejarlo funcionar hasta que alcance su temperatura normal.
✅ Como referencia práctica, esperar hasta que se active el electroventilador.
✅ Apagar el motor y esperar unos instantes.
✅ Sacar la varilla, limpiarla y comprobar nuevamente el nivel.
✅ Si el nivel está bajo, añadir una pequeña cantidad de aceite y repetir el proceso.
Después de vaciar completamente el motor
Después de vaciar el aceite, se debe llenar inicialmente el depósito, arrancar el motor y dejar que el aceite circule por todo el sistema.
Cuando el motor esté caliente y se haya activado el electroventilador, se apaga, se espera unos instantes y se vuelve a comprobar el nivel. En ese momento la varilla mostrará una lectura mucho más aproximada al nivel real.
Si todavía está bajo, se añade aceite poco a poco y se repite el procedimiento.
No se debe llenar completamente el depósito con el motor frío y parado, ya que puede provocar un exceso de aceite.
Conclusión
El Yamaha Raptor 660 es un quad resistente, pero actualmente muchas unidades acumulan más de veinte años de uso, reparaciones anteriores y mantenimientos irregulares. Por este motivo, gran parte de sus averías están relacionadas con el desgaste, la falta de engrase, la entrada de agua o suciedad y la sustitución tardía de piezas.
Revisar periódicamente el nivel de aceite, el sistema de refrigeración, el filtro de aire, la transmisión, los rodamientos y las holguras permite detectar muchos problemas antes de que provoquen una reparación más costosa.
También es importante identificar correctamente el año y la versión del quad antes de pedir recambios, especialmente en componentes como el bendix de arranque o el CDI, donde existen distintas variantes muy parecidas exteriormente.
Ante cualquier duda sobre qué pieza necesita tu Yamaha Raptor 660 2001-2005, comprueba las medidas y referencias de la pieza desmontada o consulta con un profesional antes de realizar el pedido.
VER TODOS LOS RECAMBIOS PARA RAPTOR 660 AQUI
Debes estar registrado para comentar
