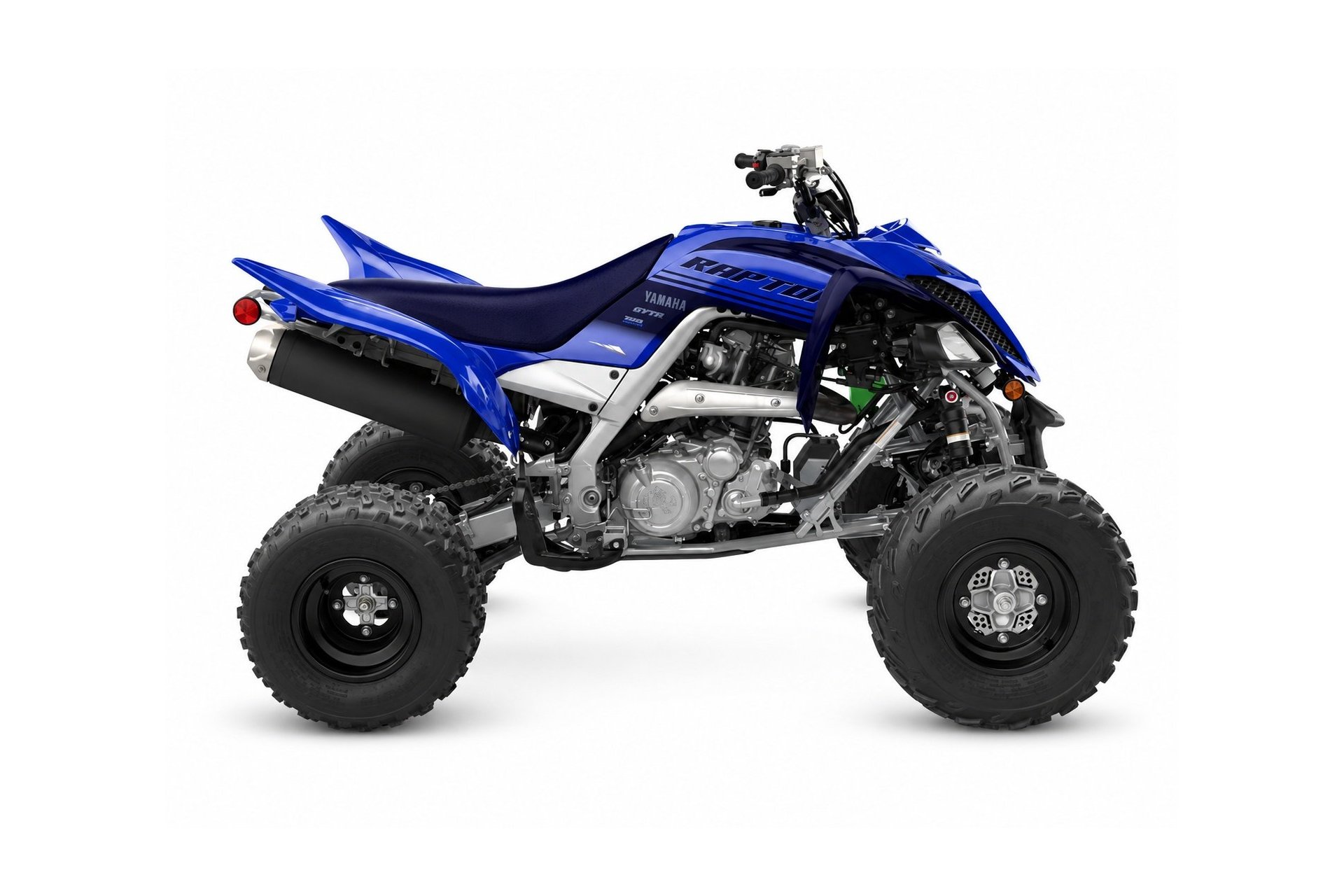

Ficha técnica Yamaha Raptor 700 2006-2012: aceite, bujía, kit de arrastre y pares de apriete
- 23-07-2026
En esta ficha técnica del Yamaha Raptor 700 2006-2012 encontrarás los principales datos de mantenimiento: aceite y capacidad, bujía, reglaje de válvulas, batería, refrigerante, kit de arrastre, neumáticos y pares de apriete. También podrás acceder directamente a los recambios compatibles según el año de tu quad.
Moremoto Racing · Ficha técnica
Yamaha Raptor 700 2006-2012
Datos de identificación, mantenimiento, encendido, inyección, lubricantes, transmisión, neumáticos y pares de apriete.
686 cc1 cilindro · 4 tiempos
102 × 84 mmDiámetro × carrera
14 / 38Piñón / corona
192 kgPeso en orden de marcha
Importante: comprueba siempre el año exacto y contrasta los datos críticos con el manual de taller de tu quad antes de realizar una reparación.
Identificación
| Cilindrada / cilindros | 686 cc / 1 |
|---|---|
| Diámetro / carrera | 102 / 84 mm |
| Octanaje mínimo / ciclo | 95 RON / 4 tiempos |
| Gasolina sin plomo | Sí |
| Peso en orden de marcha | 192 kg |
Mantenimiento y reglajes
| Juego de válvulas de admisión | 0,09-0,13 mm en frío Comprar válvula de admisión |
|---|---|
| Juego de válvulas de escape | 0,16-0,20 mm en frío Comprar válvula de escape |
| Presión de aceite | 0,40 bar a 1.600 rpm |
Encendido y bujías
Sistema de encendido
| Tipo | TCI |
|---|---|
| Resistencia primaria | 3,4-4,6 Ω |
| Resistencia secundaria | 10.400-15.600 Ω |
| Reglaje básico APMS | 9° a 1.600 rpm |
Bujías
| NGK | CR8E Comprar bujía NGK CR8E |
|---|---|
| Separación de electrodos | 0,7-0,8 mm |
Sistema de inyección
| Marca | Mikuni |
|---|---|
| Tipo | 44EHS |
| Velocidad de ralentí | 1.600 ± 100 rpm |
Batería y sistema de carga
| Tensión regulada | 14,1-14,9 V |
|---|---|
| Tipo de batería | GT9B-4 / YT9B-4 · 12 V / 8 Ah Comprar batería JMT YT9B-4 AGM/GEL |
| Tensión / capacidad | 12 V / 8 Ah |
Lubricantes y capacidades
| Aceite de motor con filtro | SAE 10W-30 · API SG · 1,85 litros Comprar Motorex Top Speed 4T 10W-30 |
|---|---|
| Capacidad del sistema de refrigeración | 1,6 litros Comprar anticongelante IPONE |
Embrague
| Juego de la palanca de mando | 5-10 mm |
|---|
Kit de arrastre y cadena
| Kit de arrastre completo | Cadena 520 · 98 eslabones · relación 14/38 Comprar kit de arrastre |
|---|---|
| Marca / tipo de cadena | Daido DID 520MXV |
| Número de eslabones | 98 |
| Piñón de salida | 14 dientes Comprar piñón de ataque de 14 dientes |
| Corona trasera | 38 dientes Comprar corona de acero de 38 dientes |
| Juego muerto | 25-35 mm |
Neumáticos
Delantero
| Medida | AT21x7-10 Comprar neumático delantero |
|---|---|
| Presión | 0,28 bar (4,0 psi) |
Trasero
| Medida | AT20x10-9 Comprar neumático trasero |
|---|---|
| Presión | 0,28 bar (4,0 psi) |
| Pack completo de 4 neumáticos | 2 delanteros 21x7-10 + 2 traseros 20x10-9 Comprar pack de 4 neumáticos Halberd |
|---|
Pares de apriete
| Culata - fase 1 | 17 Nm |
|---|---|
| Culata - fase 2 | 35 Nm |
| Culata - fase 3 | M6 = 10 Nm |
| Tapa de válvulas / árbol de levas | 10 Nm |
| Magneto / volante motor | 60 Nm |
| Piñón del árbol de levas | 20 Nm |
| Cubo del embrague | 95 Nm · utilizar tornillo/tuerca nuevos |
| Bujía | 13 Nm |
| Sensor de temperatura del refrigerante | 18 Nm |
| Piñón de transmisión secundaria delantero | 85 Nm |
| Piñón de transmisión secundaria trasero | 72 Nm |
| Pinza de freno delantera | 28 Nm |
| Pinza de freno trasera | 34 Nm |
| Eje / tornillos de rueda delanteros | 45 Nm |
| Eje / tornillos de rueda traseros | 45 Nm |
