Ficha técnica Yamaha Raptor 660 2001-2005: aceite, bujía, kit de arrastre y pares de apriete
- 24-07-2026
Ficha técnica completa de la Yamaha Raptor 660 de 2001 a 2005. Consulta el aceite recomendado y su capacidad, la bujía compatible, la relación del kit de arrastre y los principales pares de apriete para realizar correctamente el mantenimiento y la reparación de este quad.

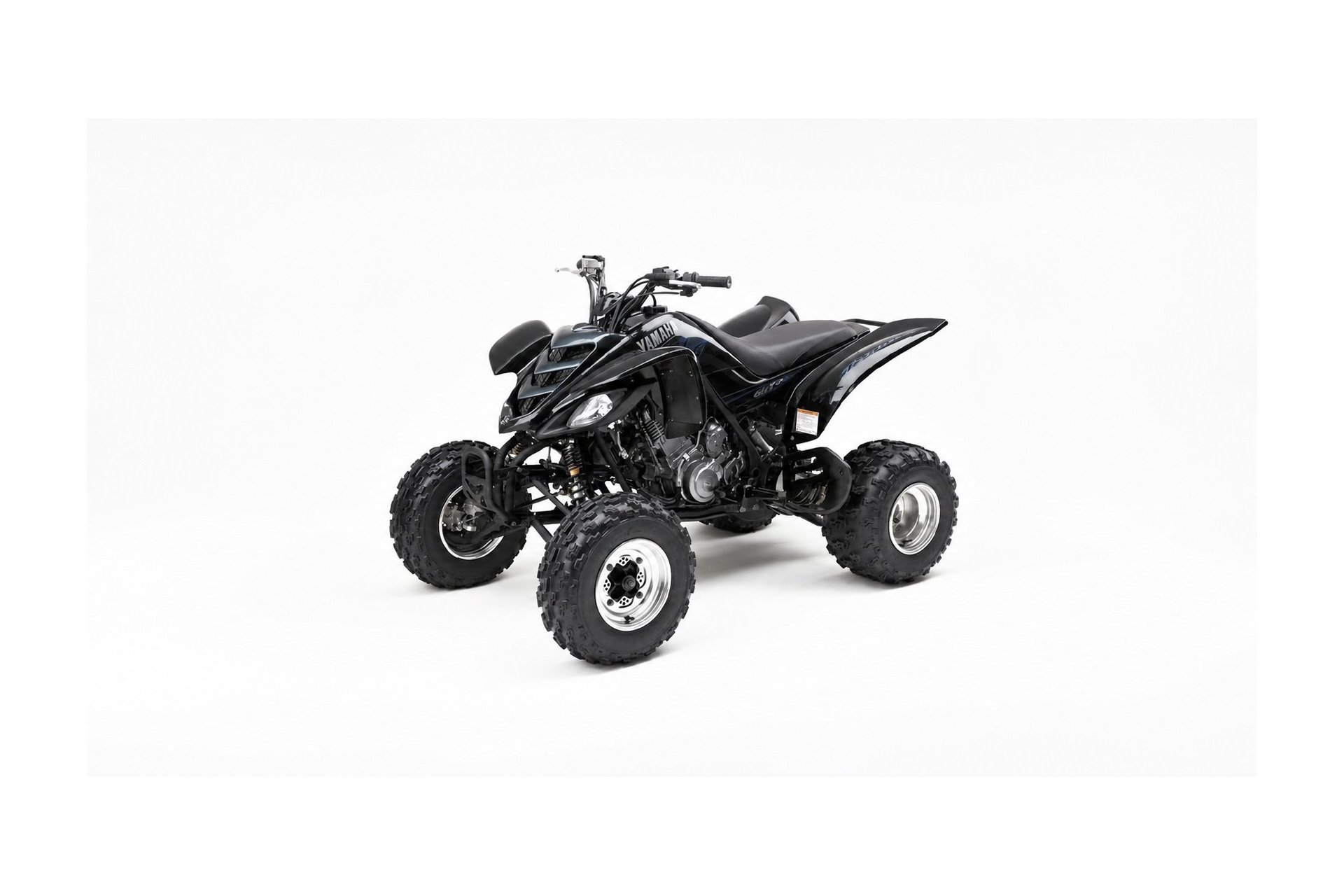

Yamaha Raptor 660 2001-2005
Datos de identificación, mantenimiento, encendido, carburación, lubricantes, transmisión, neumáticos y pares de apriete.
Importante: comprueba siempre el año exacto y contrasta los datos críticos con el manual de taller de tu quad antes de realizar una reparación.
Identificación
| Cilindrada / cilindros | 660 cc / 1 |
|---|---|
| Diámetro / carrera | 100 / 84 mm |
| Octanaje mínimo / ciclo | 86 RON / 4 tiempos |
| Gasolina sin plomo | Sí |
| Peso en orden de marcha | 193 kg |
Mantenimiento y reglajes
| Juego de válvulas de admisión | 0,10-0,15 mm en frío Comprar válvula de admisión |
|---|---|
| Juego de válvulas de escape | 0,15-0,20 mm en frío Comprar válvula de escape |
| Presión de compresión | 10,5 bar mínimo |
| Presión de aceite | 0,65 bar a 1.500 rpm |
Encendido y bujías
Sistema de encendido
| Tipo | CDI |
|---|---|
| Resistencia primaria | 0,18-0,28 Ω |
| Resistencia secundaria | 6.320-9.480 Ω |
| Bobina captadora | 445-545 Ω Comprar pickup de encendido |
| Reglaje básico APMS | 12° a 1.500 rpm |
Bujía
| NGK | DPR8EA-9 Comprar bujía NGK DPR8EA-9 |
|---|---|
| Separación de electrodos | 0,8-0,9 mm |
CDI según año
| Yamaha Raptor 660 2001 | Comprar CDI 2001 |
|---|---|
| Yamaha Raptor 660 2002-2003 | Comprar CDI 2002-2003 |
| Yamaha Raptor 660 2004-2005 | Comprar CDI 2004-2005 |
Carburación
| Marca / tipo | Mikuni BSR33/2 |
|---|---|
| Velocidad de ralentí | 1.500 ± 50 rpm |
| Surtidores principales | Carburador 1: 140 · Carburador 2: 145 |
| Surtidor de aguja | P-6M |
| Surtidor de ralentí | 22,5 |
| Tipo / posición de aguja | 5ND16-56 / posición 3 |
| Nivel del flotador | 13 mm |
| Nivel de combustible | 3-4 mm |
| Carburador completo | Comprar carburador Moose Racing |
| Kit de reparación de carburador | Comprar kit de reparación |
Batería y sistema de carga
| Alternador / estator | 16 A a 5.000 rpm Comprar estator |
|---|---|
| Tensión regulada | 14,1-14,9 V |
| Tipo de batería | YTX14-BS · 12 V / 12 Ah Comprar batería JMT YTX14-BS |
Lubricantes y capacidades
| Aceite de motor con filtro | SAE 10W-30 · API SG · 1,95 litros Comprar Motorex Top Speed 4T 10W-30 |
|---|---|
| Capacidad del sistema de refrigeración | 1,3 litros Comprar anticongelante IPONE |
Embrague
| Juego de la palanca de mando | 5-10 mm |
|---|
Kit de arrastre y cadena
| Kit de arrastre completo | Cadena 520 · 92 eslabones · relación 13/40 Comprar kit de arrastre |
|---|---|
| Tipo de cadena | 520 |
| Número de eslabones | 92 |
| Piñón de salida | 13 dientes Comprar piñón de ataque de 13 dientes |
| Corona trasera | 40 dientes Comprar corona de 40 dientes |
| Juego muerto | 30-35 mm |
| Límite de estirado | 150,1 mm medidos sobre 10 eslabones |
Neumáticos
Delantero
| Medida | AT21x7-10 Comprar neumático delantero |
|---|---|
| Presión | 0,28 bar (4,0 psi) |
Trasero
| Medida | AT20x10-9 Comprar neumático trasero |
|---|---|
| Presión | 0,28 bar (4,0 psi) |
| Pack completo de 4 neumáticos | 2 delanteros 21x7-10 + 2 traseros 20x10-9 Comprar pack de 4 neumáticos Halberd |
|---|
Datos no contrastados con la ficha técnica de este vehículo. Rogamos comprobarlos antes de realizar la compra o el montaje.
Pares de apriete
| Culata - fase 1 | 18 Nm |
|---|---|
| Culata - fase 2 | 38 Nm |
| Culata - fase 3 | M6 = 10 Nm |
| Tapa de válvulas / árbol de levas | 10 Nm |
| Magneto / volante motor | 150 Nm |
| Piñón del árbol de levas | 20 Nm |
| Engranaje / piñón del cigüeñal | 150 Nm |
| Cubo del embrague | 90 Nm |
| Bujía | 18 Nm |
| Eje / tornillos de rueda delanteros | 45 Nm |
| Eje / tornillos de rueda traseros | 45 Nm |
