Elegir los pistones adecuados para una moto o quad es clave para garantizar el rendimiento, la fiabilidad y la durabilidad del motor. En esta guía explicamos qué aspectos debes tener en cuenta, como el diámetro, la cilindrada, la relación de compresión, el material, el tipo de uso y la compatibilidad con cada modelo.
Pistones forjados y pistones de fundición: principales diferencias
A la hora de elegir un pistón para una moto o un quad, encontramos principalmente dos tipos: los pistones forjados y los pistones de fundición. Ambos cumplen la misma función dentro del motor, pero se diferencian por su proceso de fabricación, su diseño, el volumen de producción y, sobre todo, por la aleación utilizada.

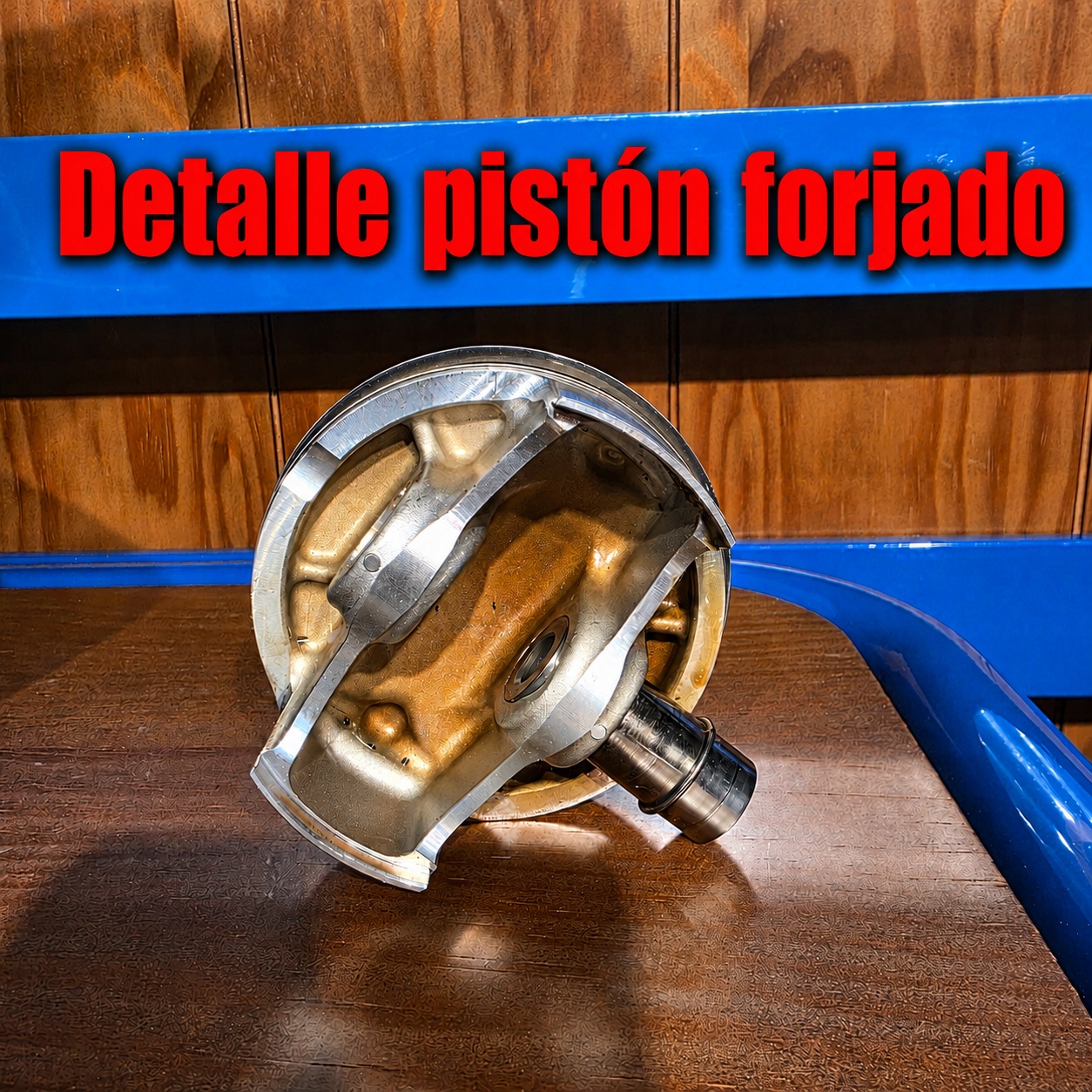

Pistones forjados
Los pistones forjados se fabrican mediante un proceso de estampación o forjado a presión. Se parte de una pieza de aleación de aluminio que se somete a una gran presión hasta conseguir la forma y la estructura deseadas.
Este sistema se utiliza habitualmente para fabricar series más cortas. El coste de las matrices o herramientas de fabricación puede ser inferior al de determinados moldes de fundición, pero, al producirse un menor número de unidades, el coste final de cada pistón puede ser más elevado.
Normalmente, los pistones forjados presentan paredes más gruesas y pueden ser más pesados que los de fundición, aunque esto dependerá del diseño y del fabricante. Una forma sencilla de identificarlos es observando su parte interior, que suele ser más lisa y uniforme. Los pistones Wiseco son un ejemplo habitual de este tipo de acabado.
Los pistones forjados son muy frecuentes en motores de cuatro tiempos, especialmente en aplicaciones deportivas, de competición o de alto rendimiento. Ofrecen una gran resistencia frente a las altas temperaturas, las revoluciones elevadas y los esfuerzos mecánicos. También suelen presentar una buena resistencia al desgaste cuando se utilizan con las tolerancias y el mantenimiento adecuados.

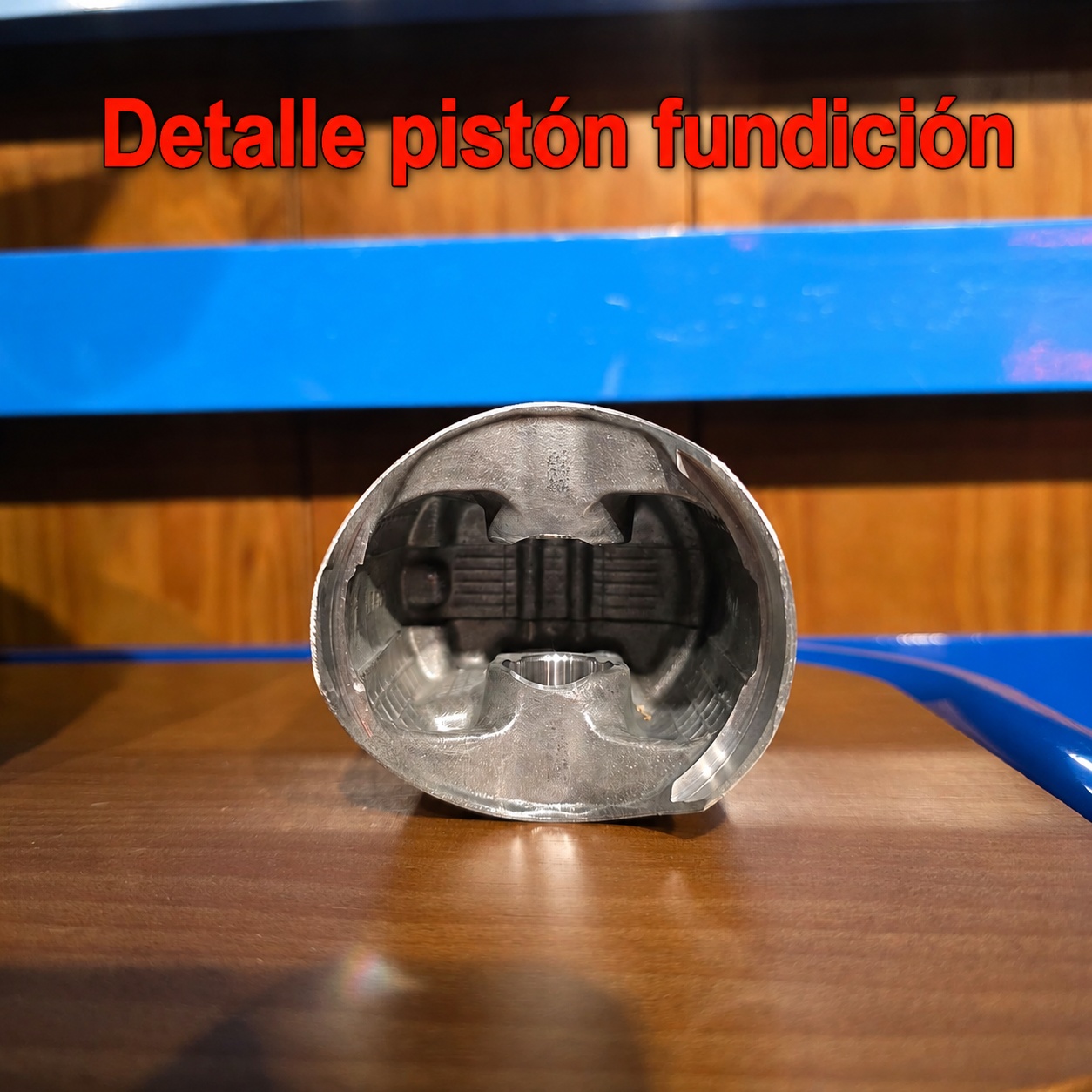

Pistones de fundición
Los pistones de fundición se fabrican vertiendo la aleación de aluminio en un molde. Este proceso resulta especialmente adecuado para producciones largas, ya que el coste inicial del molde puede repartirse entre una gran cantidad de unidades.
En su parte interior suelen apreciarse nervios, refuerzos y formas más marcadas, creadas durante el proceso de moldeo. Estas características permiten distinguirlos visualmente de muchos pistones forjados, cuyo interior suele ser más liso.
Los pistones de fundición suelen ofrecer un peso contenido, una menor dilatación térmica y un funcionamiento más silencioso. Por este motivo, se utilizan habitualmente en motores de serie y en aplicaciones donde se busca un buen equilibrio entre fiabilidad, prestaciones y precio.
La importancia del material
Aunque el proceso de fabricación es importante, la principal diferencia de calidad entre dos pistones se encuentra en el material utilizado. La composición de la aleación, los tratamientos térmicos y superficiales, el mecanizado y el control de calidad pueden influir tanto o más que el hecho de que el pistón sea forjado o de fundición.
Por tanto, no se puede afirmar que todos los pistones forjados sean mejores que los de fundición. La elección correcta dependerá de la calidad del producto, el diseño del motor, el tipo de uso y las especificaciones recomendadas por el fabricante.
.
Diferencias entre pistones para camisa de hierro y cilindros de Nikasil
Al elegir un pistón, no solo hay que tener en cuenta la medida o el modelo del motor. También es fundamental saber si el cilindro utiliza una camisa de hierro o un recubrimiento de Nikasil, ya que los pistones, los segmentos y las tolerancias de montaje pueden ser diferentes.
Pistones para camisa de hierro
En los cilindros con camisa de hierro, los segmentos suelen estar fabricados en acero sin recubrimiento cromado. Además, el pistón acostumbra a trabajar con una tolerancia mayor que en un cilindro con Nikasil.
En este tipo de cilindros es habitual encontrar pistones sobremedida. Se parte de una medida estándar y, a medida que el cilindro se rectifica, se utilizan medidas superiores, como 0,25 mm, 0,50 mm y otras sobremedidas disponibles según el fabricante.
Los segmentos deben corresponder siempre con la medida exacta del pistón y con el diámetro final de la camisa rectificada.
Pistones para cilindros de Nikasil
Los cilindros de Nikasil cuentan con un recubrimiento muy fino y resistente aplicado directamente sobre el aluminio del cilindro. En estos motores, los segmentos suelen utilizar tratamientos o recubrimientos específicos para trabajar correctamente sobre esta superficie.
La tolerancia entre el pistón y el cilindro suele ser más ajustada que en una camisa de hierro. Por este motivo, es importante utilizar un pistón diseñado específicamente para este tipo de cilindro.
A diferencia de las camisas de hierro, en muchos kits para cilindros de Nikasil las distintas medidas de pistón corresponden a pequeñas variaciones de selección o tolerancia, y no necesariamente a una rectificación convencional. En determinados modelos, los segmentos pueden mantenerse dentro de una misma referencia, aunque siempre debe comprobarse la información del fabricante.
Cómo identificar el tipo de cilindro
Una forma de diferenciar ambos sistemas es observar el cilindro desde la parte superior o desde la zona inferior de la falda.

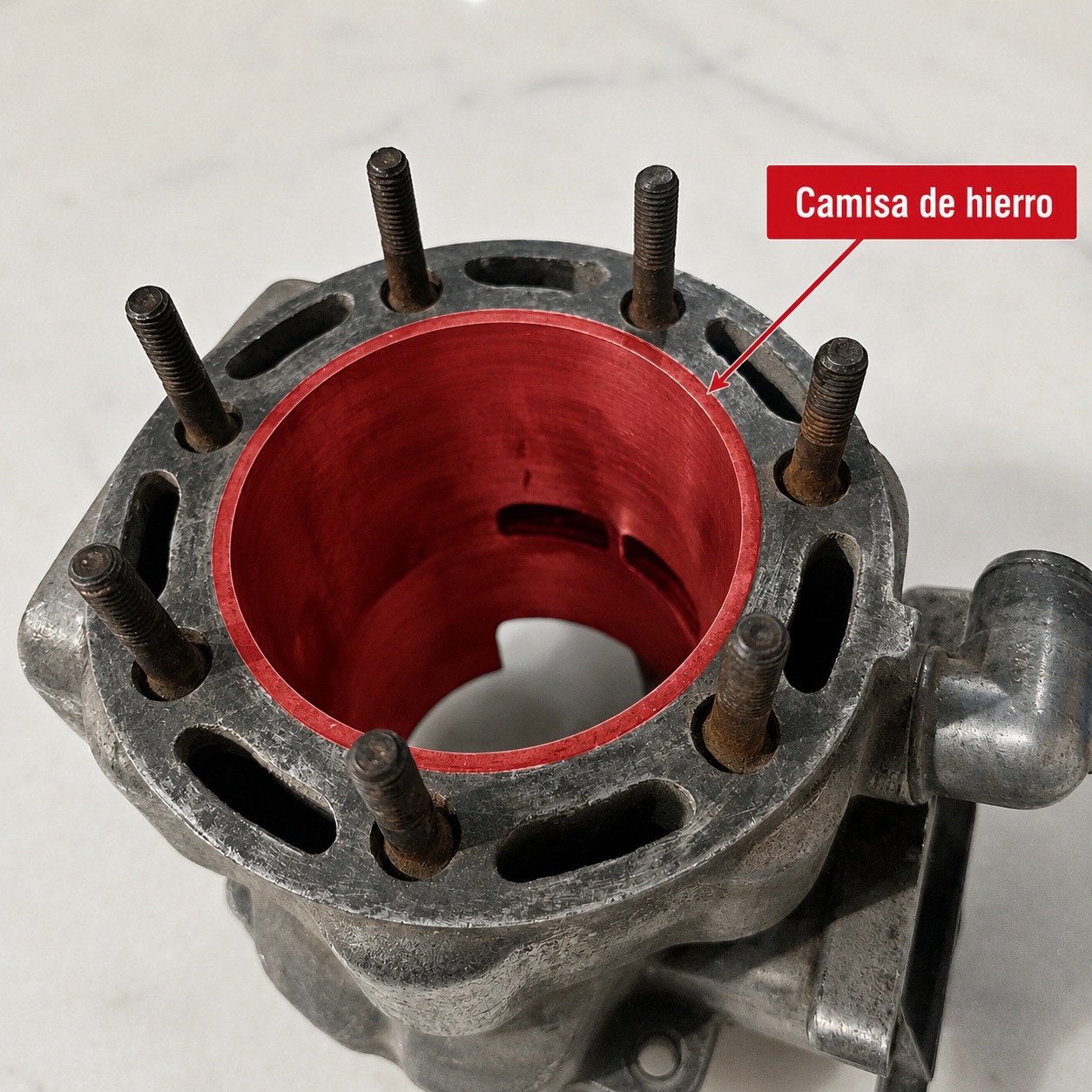

En un cilindro con camisa de hierro suele apreciarse claramente la unión entre la camisa y el cuerpo de aluminio. Se puede observar una línea, un cambio de material o el borde de la camisa introducida en el cilindro.

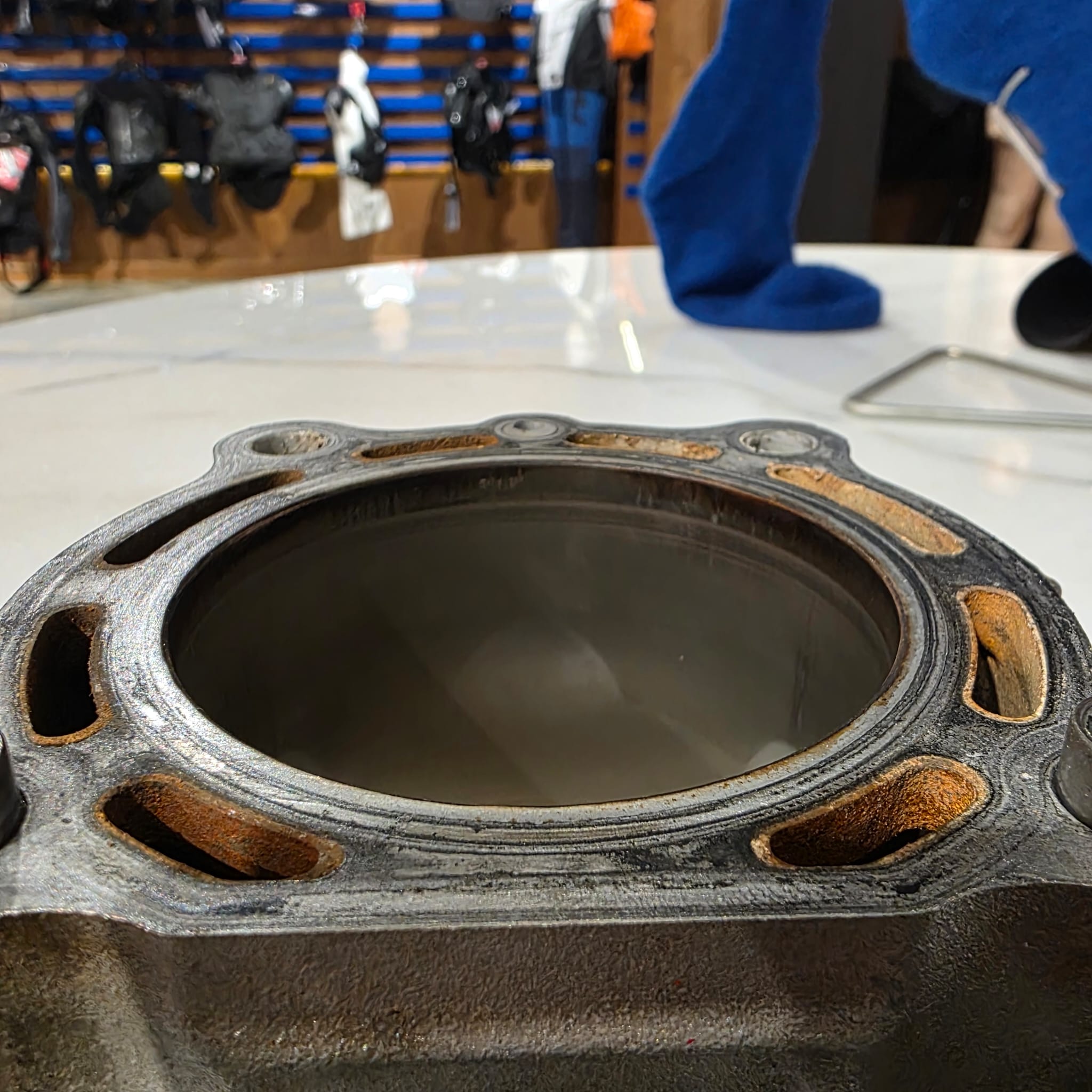

En un cilindro de Nikasil, la superficie interior forma parte del propio cilindro de aluminio y únicamente lleva aplicado el recubrimiento. Por este motivo, normalmente no se aprecia una camisa independiente ni una separación clara entre dos materiales.
Las fotografías de ambos cilindros pueden resultar muy útiles para mostrar visualmente esta diferencia.
Un detalle esencial al elegir el pistón
No es recomendable montar un pistón y unos segmentos diseñados para camisa de hierro en un cilindro de Nikasil, ni realizar la operación contraria. Aunque las medidas puedan parecer compatibles, los materiales, los recubrimientos, las tolerancias y la forma de trabajar de los segmentos son diferentes.
Elegir una combinación incorrecta puede provocar un desgaste prematuro, pérdida de compresión, daños en el recubrimiento o incluso una avería importante del motor.
Por tanto, antes de comprar un pistón hay que comprobar siempre:
-
El tipo de cilindro: camisa de hierro o Nikasil.
-
La medida estándar o sobremedida.
-
La tolerancia recomendada.
-
El tipo de segmentos.
-
La compatibilidad exacta con el modelo y el cilindro.
Este detalle, que muchos usuarios no tienen en cuenta, es fundamental para elegir correctamente el pistón y garantizar un buen funcionamiento del motor.
La reparación dependerá de si el cilindro utiliza un recubrimiento de Nikasil o una camisa de hierro. En los cilindros de Nikasil, cuando el recubrimiento presenta desgaste, rayaduras o daños provocados por un gripaje, normalmente será necesario volver a nicasilar el cilindro. Este proceso permite recuperar la superficie interior y dejarla preparada para trabajar de nuevo con la tolerancia correcta. En los cilindros con camisa de hierro, la reparación habitual consiste en rectificar la camisa para eliminar el escalón, los surcos o las marcas de desgaste. Después de la rectificación, será necesario montar un pistón en sobremedida, adaptado al nuevo diámetro del cilindro.
Cómo elegir la medida del nuevo pistón
En los cilindros de Nikasil, las medidas A, B, C o similares suelen corresponder a pequeñas variaciones de selección y tolerancia. Si el cilindro montaba un pistón A y presenta desgaste, puede ser necesario pasar a un pistón B, siempre después de medir el cilindro y comprobar las especificaciones del fabricante.
En los cilindros con camisa de hierro, si el cilindro está en medida estándar y necesita rectificación, habrá que montar un pistón sobremedida. La nueva medida dependerá del material que sea necesario eliminar para corregir el escalón, los surcos o las marcas provocadas por un gripaje. Las sobremedidas más habituales son 0,25 mm y 0,50 mm, aunque pueden existir otras según el modelo y el fabricante.
La elección no debe hacerse únicamente por la medida del pistón anterior. Es necesario medir el cilindro después de la reparación y respetar siempre la tolerancia de montaje recomendada.
Cómo comprobar el desgaste de los segmentos

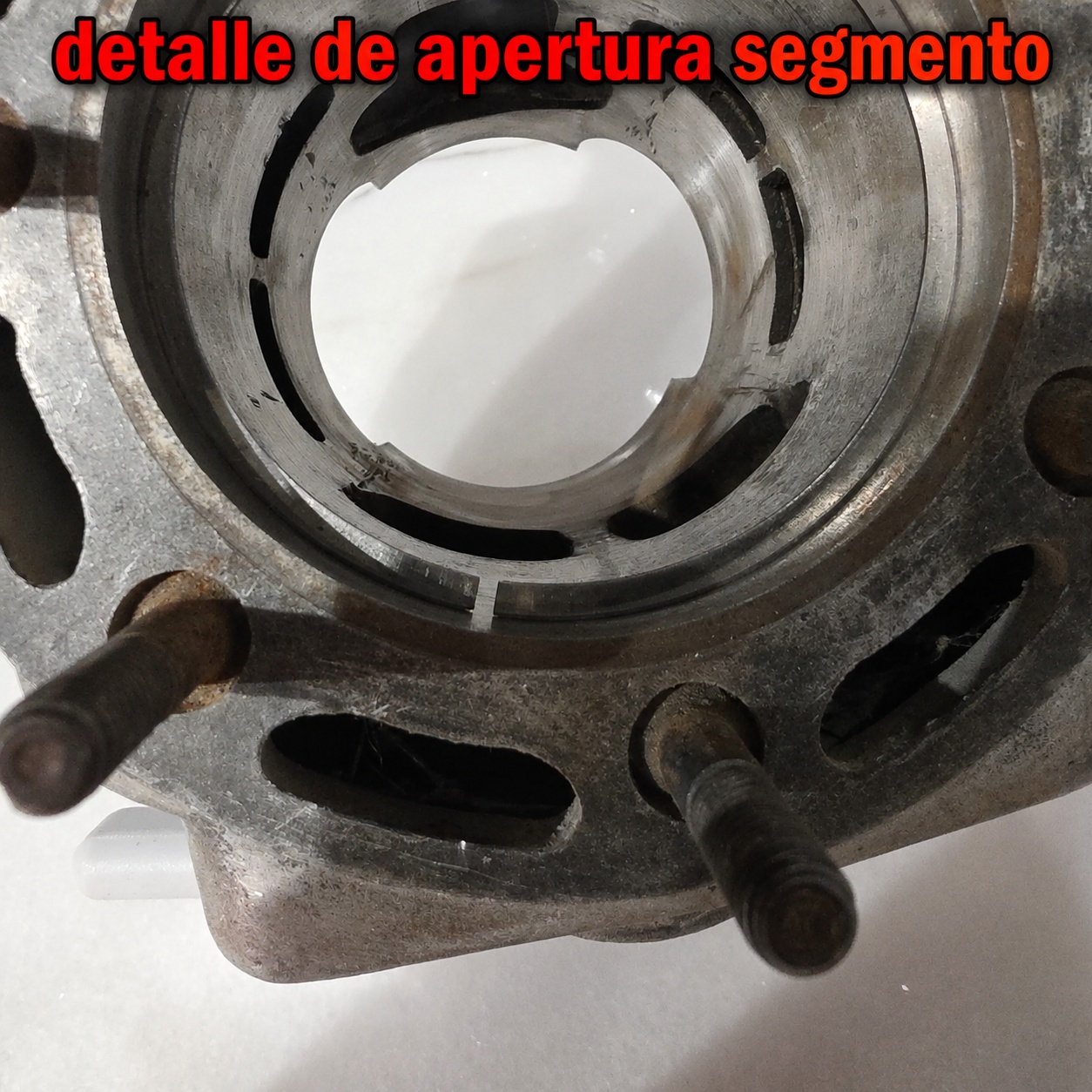

Otra forma de comprobar el desgaste del conjunto es medir la abertura que queda entre las puntas del segmento cuando se introduce dentro del cilindro.
Para realizar esta comprobación, el segmento debe colocarse recto en el interior del cilindro y medirse la separación entre sus extremos. De forma orientativa, esta abertura debería situarse entre 0,25 mm y 0,40 mm como máximo, aunque siempre conviene consultar las especificaciones del fabricante.
Si la abertura es superior, puede indicar que los segmentos están desgastados o que el cilindro presenta un desgaste excesivo. En ese caso, será necesario revisar el estado del cilindro y sustituir los segmentos si corresponde.
Esta medición es importante porque una holgura excesiva puede provocar pérdida de compresión, menor rendimiento, consumo de aceite y un funcionamiento incorrecto del motor.
Comprobar siempre las tolerancias antes del montaje
Antes de instalar el nuevo pistón, es fundamental medir correctamente el cilindro y comprobar que la holgura entre el pistón y la pared se encuentra dentro de las tolerancias indicadas por el fabricante.
No basta con elegir un pistón por el modelo de la moto, el quad o la medida grabada en la pieza anterior. El desgaste, una rectificación, un nuevo recubrimiento de Nikasil o un gripaje pueden modificar el diámetro real del cilindro.
También deben revisarse la medida de los segmentos, la abertura entre sus puntas y la compatibilidad de sus recubrimientos con la camisa de hierro o el Nikasil.
Montar un pistón con una tolerancia incorrecta puede provocar ruidos, pérdida de compresión, consumo de aceite, desgaste prematuro o un nuevo gripaje. Por ello, siempre es recomendable medir el cilindro y seguir las especificaciones concretas del fabricante antes de realizar el montaje.
Consecuencias de elegir un pistón incorrecto
Montar un pistón que no corresponde con el tipo de cilindro, la medida o la tolerancia adecuada puede causar graves problemas en el motor.
Si el pistón tiene demasiada holgura, puede producir ruidos, pérdida de compresión, consumo de aceite y un desgaste irregular. En cambio, si la holgura es demasiado pequeña, el pistón puede dilatarse con la temperatura, rozar contra la pared del cilindro y provocar un gripaje.
También es importante utilizar los segmentos adecuados para camisa de hierro o Nikasil. Una combinación incorrecta puede acelerar el desgaste, dañar el recubrimiento del cilindro y reducir considerablemente la vida útil del motor.
Por este motivo, antes del montaje deben comprobarse siempre el tipo de cilindro, su diámetro real, la medida del pistón, los segmentos y las tolerancias recomendadas por el fabricante.
Cómo identificar exactamente qué pistón necesita tu moto o quad
Para elegir correctamente un pistón no basta con conocer la marca, el modelo o la cilindrada de la moto o el quad. Antes de realizar la compra, es necesario comprobar varios datos del motor y del cilindro, ya que un mismo modelo puede utilizar diferentes medidas o configuraciones según el año de fabricación.
El primer paso es identificar correctamente la moto o el quad: marca, modelo, año, cilindrada y tipo de motor. También conviene comprobar el número o código del motor, especialmente cuando existen varias versiones dentro de un mismo modelo.
Después hay que determinar si el motor es de dos o cuatro tiempos y si el cilindro lleva una camisa de hierro o un recubrimiento de Nikasil. Este detalle es fundamental, porque cada tipo de cilindro trabaja con pistones, segmentos y tolerancias diferentes.
También debe comprobarse la medida del pistón. En los cilindros de Nikasil es habitual encontrar pistones identificados mediante letras, como A, B o C. Estas letras indican pequeñas diferencias de selección o diámetro. En los cilindros con camisa de hierro, por el contrario, se utiliza normalmente una medida estándar o pistones sobremedida, como 0,25 mm o 0,50 mm, después de rectificar el cilindro.
No se debe elegir el pistón únicamente por la referencia o la medida de la pieza antigua. Antes de comprarlo, es recomendable medir el diámetro real del cilindro y comprobar si presenta desgaste, ovalización, un escalón en la parte superior, rayaduras o marcas producidas por un gripaje.
Por último, hay que revisar que los segmentos sean compatibles con el tipo de cilindro y que la holgura entre el pistón y la pared se encuentre dentro de las tolerancias indicadas por el fabricante.
Antes de elegir el pistón, comprueba siempre:
- Marca, modelo, año y cilindrada.
- Código o referencia del motor.
- Motor de dos o cuatro tiempos.
- Cilindro de Nikasil o con camisa de hierro.
- Medida estándar, sobremedida o selección A, B o C.
- Estado y diámetro real del cilindro.
- Tipo de segmentos.
- Tolerancia de montaje recomendada.
Si alguno de estos datos no está claro, lo más seguro es medir el cilindro antes de comprar el pistón. De esta forma se evita montar una medida incorrecta y se reducen los riesgos de pérdida de compresión, desgaste prematuro o gripaje.
Diferencias entre pistones para motores 2T y 4T
Aunque los pistones de los motores de dos tiempos y cuatro tiempos cumplen la misma función principal, su diseño y forma de trabajo son diferentes. Estas diferencias se deben al sistema de admisión, escape, lubricación y distribución de cada tipo de motor.
Pistones para motores 2T
En un motor de dos tiempos, el pistón interviene directamente en la apertura y el cierre de las lumbreras de admisión y escape. Por este motivo, su falda, sus rebajes y su orientación están diseñados específicamente para no bloquear ni interferir con estas ventanas del cilindro.
Los pistones de 2T suelen tener una construcción relativamente ligera, ya que trabajan a un régimen elevado de revoluciones. Normalmente montan uno o dos segmentos, dependiendo del motor, el fabricante y el uso previsto.
También es fundamental respetar la posición de los segmentos. En estos pistones, las ranuras incorporan pequeños topes que evitan que los segmentos giren y que sus aberturas coincidan con las lumbreras del cilindro. Si el segmento se monta incorrectamente o se desplaza de su posición, puede engancharse en una lumbrera y provocar una avería grave.
La lubricación se realiza mediante el aceite mezclado con el combustible o a través de un sistema de engrase separado. Por ello, el estado de la mezcla, la carburación y la lubricación influyen directamente en la vida útil del pistón.
Pistones para motores 4T
En los motores de cuatro tiempos, la admisión y el escape se controlan mediante válvulas situadas en la culata. Por esta razón, la cabeza del pistón puede incorporar rebajes para dejar espacio a las válvulas y evitar que entren en contacto con él.
Los pistones de 4T suelen montar varios segmentos. Habitualmente incluyen uno o dos segmentos de compresión y un conjunto rascador de aceite. Los segmentos superiores mantienen la compresión dentro de la cámara, mientras que el segmento de aceite regula la cantidad de lubricante que queda sobre la pared del cilindro.
En este tipo de motor, la lubricación se realiza mediante el aceite contenido en el cárter y distribuido por el sistema interno del motor. Un problema de lubricación, una presión de aceite insuficiente o un consumo excesivo pueden afectar directamente al pistón, los segmentos y el cilindro.
Los pistones de 4T también deben soportar las cargas generadas por la compresión y por el movimiento del sistema de válvulas. En motores de alto rendimiento es frecuente utilizar pistones forjados, aunque la elección depende del diseño, la potencia y las especificaciones del fabricante.
Principales diferencias entre ambos
Las diferencias más importantes se encuentran en el diseño de la falda, la forma de la cabeza, el número y la función de los segmentos, el sistema de lubricación y la relación del pistón con las lumbreras o las válvulas.
Un pistón de 2T no puede sustituirse por uno de 4T, ni al contrario, aunque el diámetro pueda parecer similar. Cada pistón está diseñado para trabajar con un motor, un cilindro, una altura de compresión y una configuración determinada.
Por eso, antes de elegir un pistón, es necesario comprobar siempre si el motor es de dos o cuatro tiempos, además del modelo, el año, la medida, el tipo de cilindro y las tolerancias recomendadas.
Encuentra el pistón adecuado para tu moto
Una vez identificado el tipo de motor, el cilindro, la medida y la tolerancia necesaria, puedes consultar nuestra categoría de pistones para moto.
Utiliza el buscador por vehículo para seleccionar la marca, el modelo y el año de tu moto. De esta forma podrás ver únicamente los pistones compatibles con tu vehículo y comprobar las medidas y opciones disponibles.
Antes de realizar el pedido, recuerda revisar si el cilindro es de Nikasil o lleva camisa de hierro, si necesitas una medida estándar, una selección A, B o C, o un pistón sobremedida.
Consulta nuestra categoría de pistones para moto y selecciona tu modelo
¿No encuentras tu modelo? Consúltanos
Habla con nosotros por WhatsApp
y te ayudaremos a localizar la referencia, la medida y el tipo de pistón adecuados.
Encuentra el pistón adecuado para tu quad
Una vez identificado el tipo de motor, el cilindro, la medida y la tolerancia necesaria, puedes consultar nuestra categoría de pistones para quad.
Utiliza el buscador por vehículo para seleccionar la marca, el modelo y el año de tu quad. De esta forma podrás ver únicamente los pistones compatibles con tu vehículo y consultar las medidas y opciones disponibles.
Antes de realizar el pedido, recuerda comprobar si el cilindro es de Nikasil o lleva camisa de hierro, y si necesitas una medida estándar, una selección A, B o C, o un pistón sobremedida.
Ver categoría de pistones para quad
¿No encuentras tu modelo?consúltanos
hablar por whatsapp pinchando aqui
y te ayudaremos a localizar la referencia, la medida y el tipo de pistón adecuados.
Preguntas frecuentes sobre pistones y cilindros
¿Cómo sé si mi pistón es A, B o C?

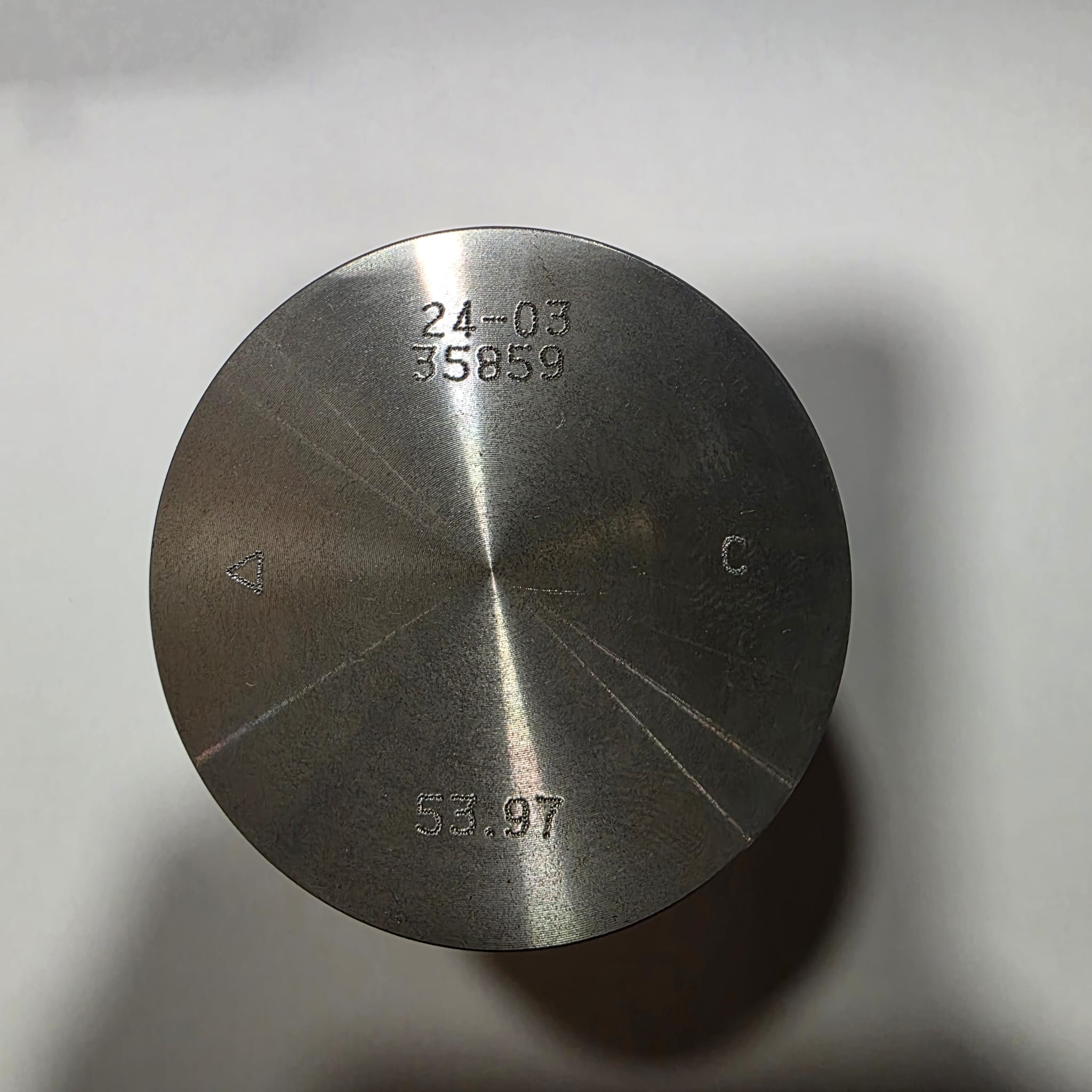

Normalmente, los pistones llevan grabada una letra —A, B o C— en la parte superior. En algunos casos, la marca puede quedar oculta por la carbonilla, por lo que conviene limpiar cuidadosamente la cabeza del pistón hasta que aparezca la letra o la medida.
Si la marca no se distingue, no es recomendable elegir directamente una medida superior. Lo correcto es medir el cilindro y el pistón para comprobar la holgura y seleccionar la medida adecuada según las tolerancias indicadas por el fabricante.
¿Puedo montar un pistón B si antes llevaba uno A?
Sí, pero no debe elegirse únicamente por la letra del pistón anterior. Algunos cilindros nuevos vienen marcados de fábrica con la letra B porque, después de medirlos durante el proceso de fabricación, el fabricante ha determinado que esa es la medida que ofrece la holgura adecuada.
Las letras A, B o C identifican pequeñas variaciones dentro del diámetro estándar. Por eso, antes de cambiar de una medida A a una B, es recomendable medir el cilindro y comprobar las tolerancias indicadas por el fabricante. No se debe montar un pistón B simplemente por ser una medida superior.
¿Qué significa 0,25 o 0,50 en un pistón?

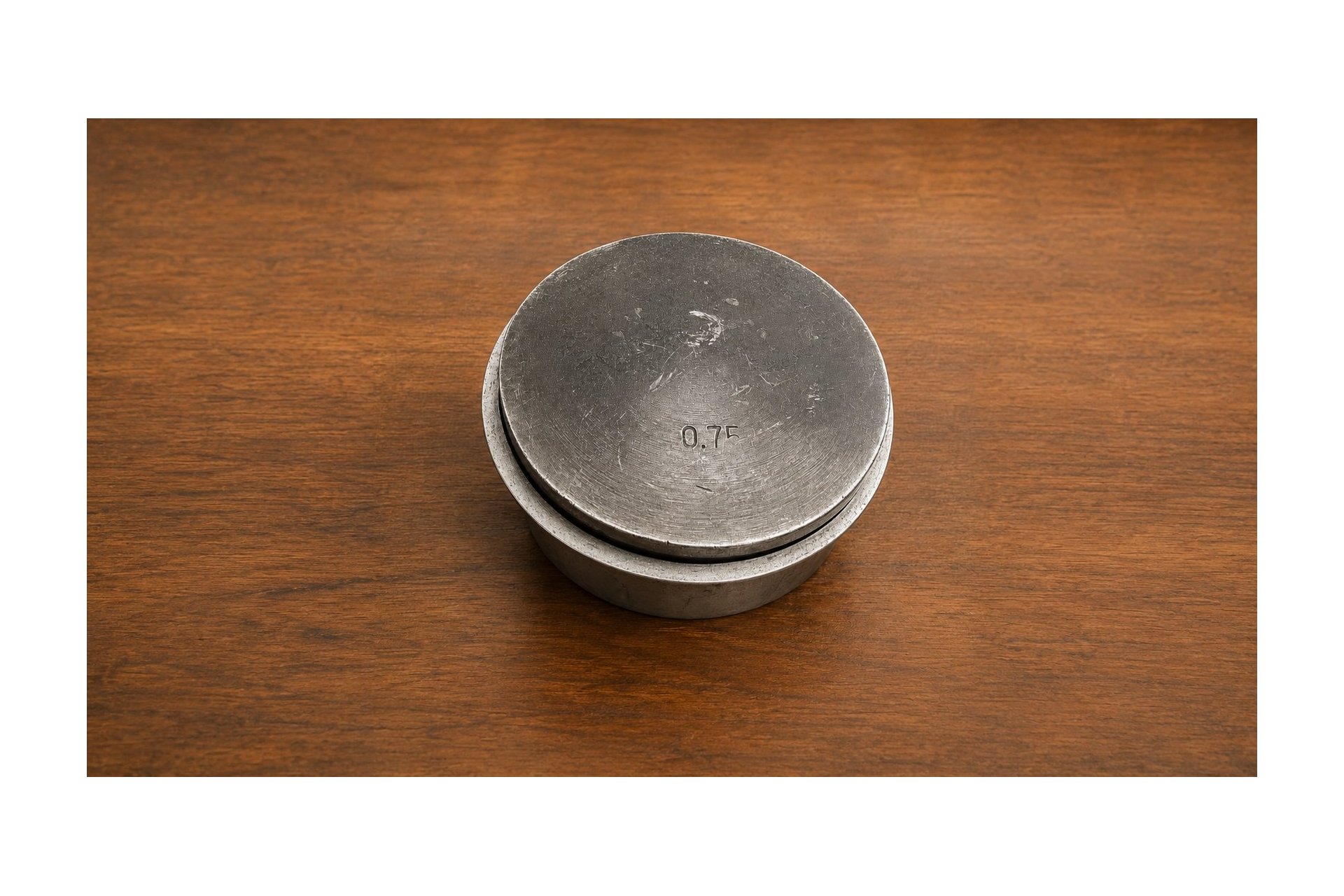

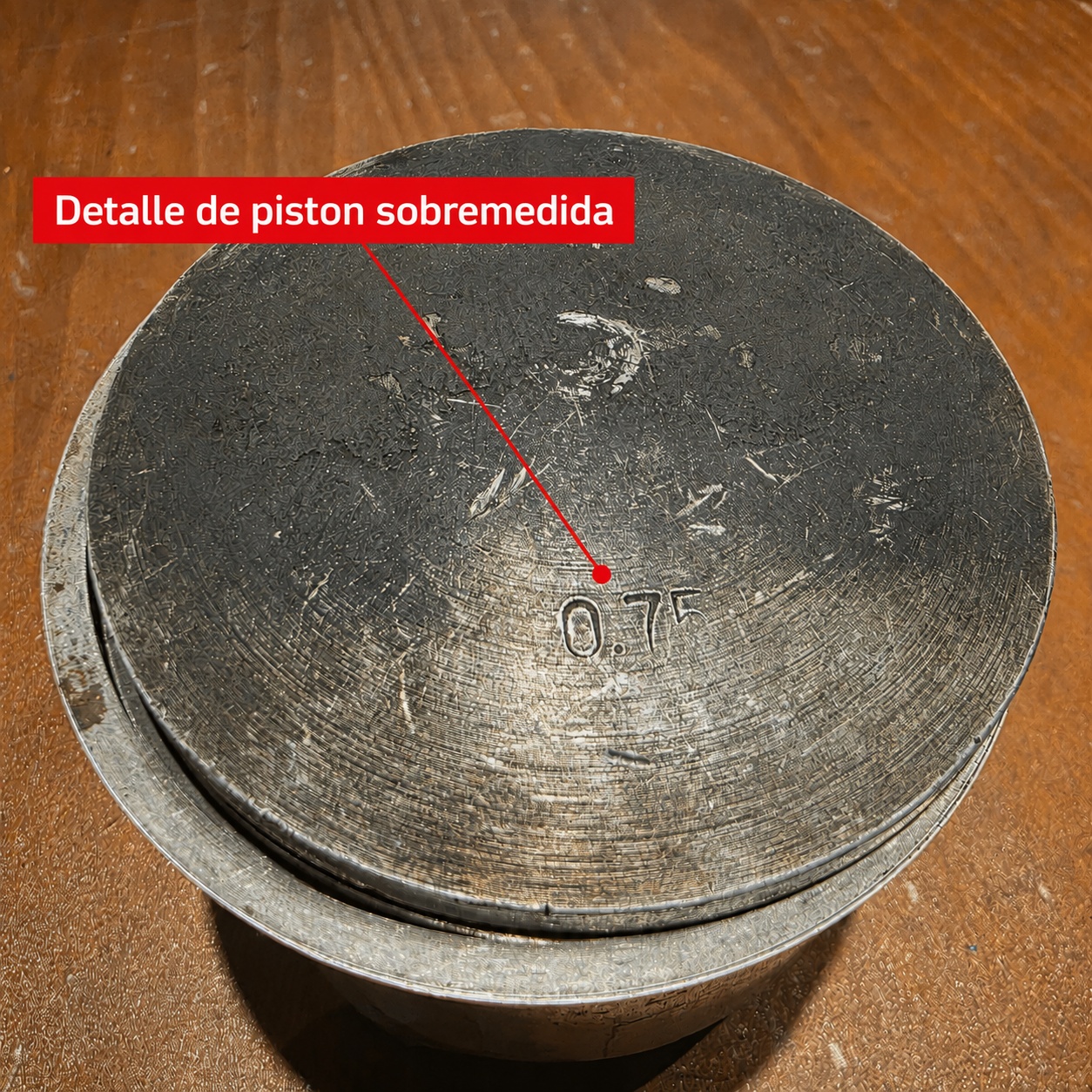

Las medidas 0,25 y 0,50 indican que el pistón es sobremedida. Por ejemplo, un pistón de +0,25 mm tiene un diámetro 0,25 mm superior al estándar.
Estos pistones se utilizan normalmente después de rectificar un cilindro de hierro. No deben instalarse en un cilindro estándar sin realizar previamente el mecanizado correspondiente.
¿Se puede rectificar un cilindro de Nikasil?
Un cilindro con recubrimiento de Nikasil no se rectifica de la misma forma que uno de hierro. Si está desgastado o dañado, normalmente se elimina el recubrimiento antiguo, se repara el cilindro si es necesario y se aplica una nueva capa de Nikasil antes de realizar el bruñido final.
Cuando los daños son leves, puede bastar con una limpieza o un bruñido específico, pero siempre hay que comprobar previamente el estado del recubrimiento y medir el cilindro.
Las empresas especializadas en nikasilado también pueden reparar daños importantes. En algunos casos son capaces de reconstruir las faldas del cilindro, los tabiques y las lumbreras que estén rotos o deteriorados. La posibilidad de reparación dependerá del estado del cilindro y deberá valorarla un especialista.
¿Puedo cambiar solo los segmentos?
Sí, se pueden cambiar únicamente los segmentos, pero no siempre es lo más recomendable. Con el uso, las ranuras del pistón donde se alojan los segmentos también pueden desgastarse, por lo que montar segmentos nuevos sobre un pistón usado no garantiza que el conjunto vuelva a trabajar correctamente.
Además, es fundamental conocer la marca, el modelo y la medida exacta del pistón. Los segmentos no son universales: pueden variar en grosor, forma, perfil, material y posición de montaje según el fabricante.
Antes de cambiar solo los segmentos, conviene comprobar el estado del pistón, las ranuras, el cilindro y la holgura de cierre de los propios segmentos. Cuando el pistón presenta desgaste, suele ser más aconsejable sustituir el conjunto completo.
¿Cómo sé si el cilindro está gripado o desgastado?
Una de las señales más claras de desgaste es la aparición de un pequeño escalón en la parte superior del cilindro. Este reborde puede apreciarse pasando la uña por la zona donde termina el recorrido de los segmentos.
También conviene revisar si existen rayas profundas, surcos o marcas verticales que puedan verse a simple vista o notarse al pasar el dedo. Estas marcas pueden estar provocadas por un gripaje, por restos de los segmentos o por partículas procedentes de una avería en los rodamientos del cigüeñal o de la biela.
Aunque la inspección visual puede revelar daños importantes, para conocer el estado real del cilindro es necesario medirlo y comprobar su desgaste, ovalización y conicidad.
Conclusión
Para elegir correctamente un pistón no basta con conocer el modelo de la moto o el quad. Es necesario comprobar el tipo de cilindro, su diámetro real, el estado del recubrimiento o de la camisa, la medida del pistón, los segmentos compatibles y las tolerancias recomendadas por el fabricante.
Medir antes de comprar evita errores de montaje, pérdidas de compresión, desgaste prematuro y posibles gripajes. Ante cualquier duda, consulta con un taller especializado o con nuestro equipo antes de realizar el pedido.
