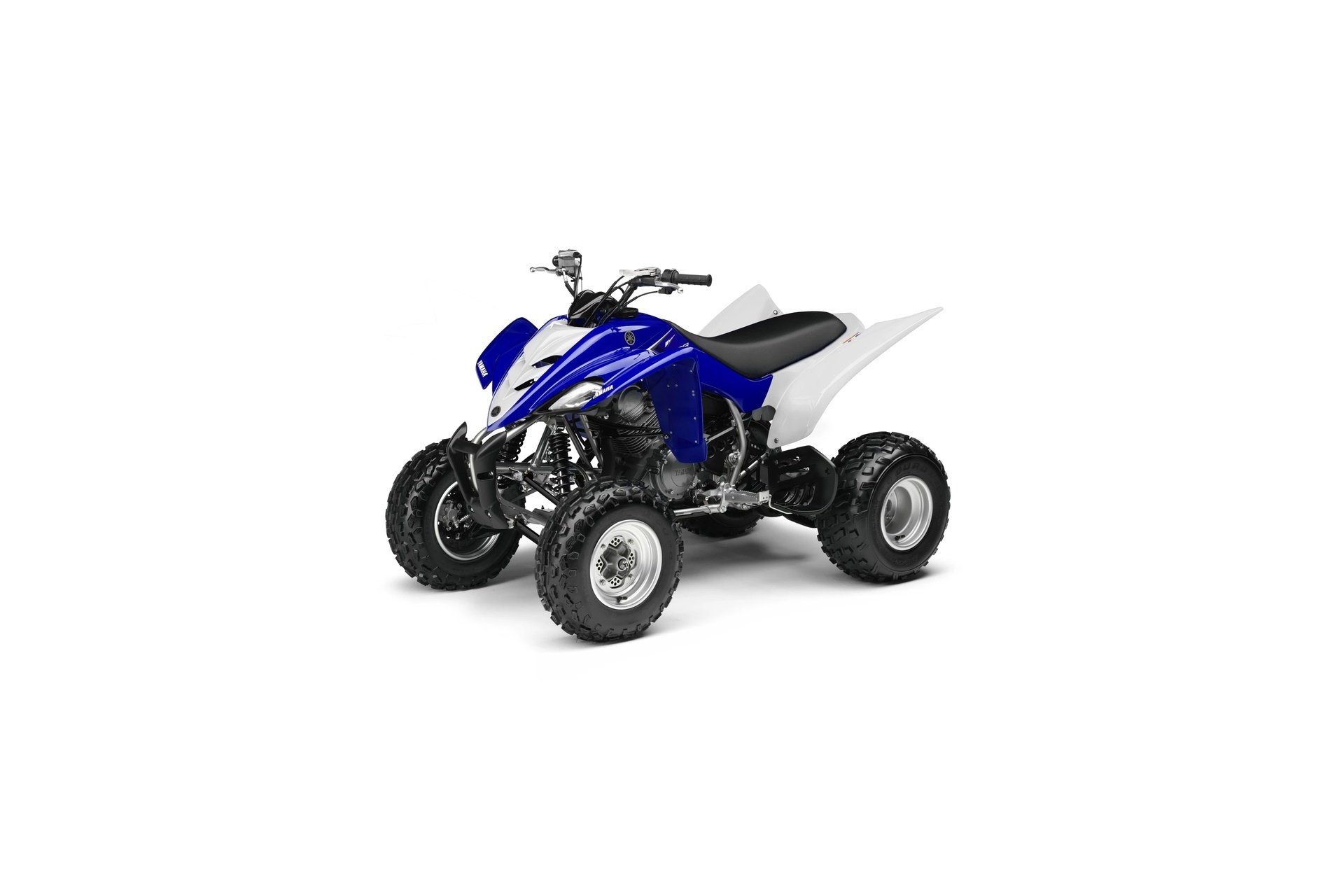

Yamaha Raptor 350 2004-2013: ficha técnica, aceite, bujía, carburación y pares de apriete
- 13-09-2026
La Yamaha Raptor 350 2004-2013, también conocida como YFM350R, es uno de los quads deportivos más populares de Yamaha por su fiabilidad, sencillez mecánica y facilidad de mantenimiento.
En esta ficha técnica de la Yamaha Raptor 350 encontrarás los principales datos de mantenimiento: tipo y cantidad de aceite, bujía recomendada, carburación, reglaje de válvulas, transmisión y pares de apriete.
Una guía útil para propietarios y talleres que buscan información técnica, mantenimiento y recambios para Yamaha Raptor 350.
Yamaha Raptor 350 2004-2013: ficha técnica, aceite, bujía, carburación y pares de apriete
Ficha técnica y guía de mantenimiento de la Yamaha Raptor 350 2004-2013: aceite de motor, bujía, reglaje de válvulas, carburación Mikuni, batería, embrague, transmisión, neumáticos y principales pares de apriete.
Motor Yamaha Raptor 350 2004-2013
Especificaciones del motor
| Cilindrada | 348 cc |
|---|---|
| Nº cilindros | 1 |
| Diámetro × carrera | 83 × 64,5 mm |
| Ciclo | 4 tiempos |
| Gasolina mínima | 95 RON |
| Presión de compresión | 8,5 bar |
| Encendido | CDI |
| Peso en orden de marcha | 180 kg |
Sistema de encendido
| Resistencia primaria | 0,18-0,28 Ω |
|---|---|
| Resistencia secundaria | 6.320-9.480 Ω |
| Bobina captadora / pick-up | 459-561 Ω |
| Sistema | CDI |
Válvulas Yamaha Raptor 350 2004-2013
El reglaje de válvulas debe comprobarse con el motor frío. Una holgura fuera de tolerancia puede provocar problemas de arranque, ralentí irregular, pérdida de potencia o dificultad para arrancar con el motor caliente.
| Holgura admisión | 0,06-0,10 mm |
|---|---|
| Holgura escape | 0,16-0,20 mm |
Bujía Yamaha Raptor 350 2004-2013
| Bujía | NGK DR8EA |
|---|---|
| Separación electrodos | 0,6-0,7 mm |
| Par de apriete | 18 Nm |
Carburación Yamaha Raptor 350 2004-2013
| Carburador | Mikuni BSR36 |
|---|---|
| Ralentí | 1.500 ± 50 rpm |
| Chiclé principal | 142.5 |
| Surtidor de aguja | P-0M |
| Chiclé de baja | 22.5 |
| Aguja / posición | 5JFC39-2/- |
| Tornillo de mezcla | 2,25 vueltas |
| Nivel del flotador | 13 mm |
| Nivel de combustible | 4-5 mm |
Aceite motor Yamaha Raptor 350 2004-2013
| Viscosidad | SAE 10W-30 |
|---|---|
| Clasificación mínima | API SE |
| Capacidad con filtro | 2,6 litros |
Batería Yamaha Raptor 350 2004-2013
| Tipo original | YTZ10S |
|---|---|
| Tensión | 12 V |
| Capacidad | 8,6 Ah |
| Tensión regulada | 14,1-14,9 V |
Embrague Yamaha Raptor 350
| Juego de la palanca | 5-10 mm |
|---|
Kit de arrastre Yamaha Raptor 350 2004-2013
| Cadena | 520 |
|---|---|
| Cadena original | DID 520V |
| Nº de eslabones | 98 |
| Piñón | 13 dientes |
| Corona | 38 dientes |
| Relación | 13 / 38 |
| Holgura cadena | 25-35 mm |
| Límite de estiramiento | 152,5 mm / 10 eslabones |
Neumáticos Yamaha Raptor 350 2004-2013
Pares de apriete Yamaha Raptor 350 2004-2013
| Culata fase 1 | 20 Nm |
|---|---|
| Culata fase 2 | 40 Nm |
| Culata fase 3 | M8 = 19 Nm |
| Tapa válvulas / árbol de levas | 10 Nm |
| Magneto / volante motor | 50 Nm |
| Piñón del árbol de levas | 60 Nm |
| Engranaje / piñón del cigüeñal | 80 Nm |
| Cubo del embrague | 80 Nm |
| Bujía | 18 Nm |
| Piñón transmisión secundaria | 90 Nm |
| Pinza freno delantera | 28 Nm |
| Pinza freno trasera | 23 Nm |
| Eje / rueda delantera | 45 Nm |
| Eje / rueda trasera | 45 Nm |
Mantenimiento Yamaha Raptor 350
La Yamaha Raptor 350 es un quad deportivo robusto y relativamente sencillo de mantener, pero el uso en tierra, polvo, barro y agua hace especialmente importante un mantenimiento periódico correcto.
Conviene revisar habitualmente el aceite motor, filtro de aceite, filtro de aire, bujía, reglaje y estado de las válvulas, tensión y engrase de la cadena, piñón, corona, frenos, rodamientos y holguras de la parte ciclo.
En quads utilizados intensivamente en campo es recomendable reducir los intervalos de mantenimiento respecto a un uso ocasional.
